槽式桥架的安装要点和技巧

在选择槽式电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的 额定均布荷载，如果槽式电缆桥架的支吊架的实际跨距不等于2m时，则工作均布荷载应满足要求。各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

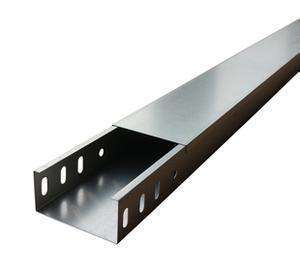

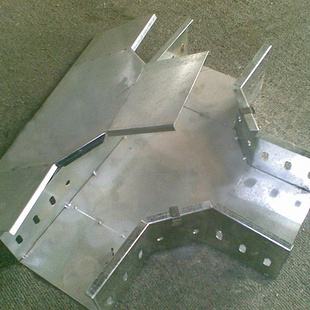

在选择槽式电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆*小允许弯曲半径。 对于跨距大于6m的钢制电缆桥架和跨距大于2m或承载要求大于荷载等级D级的铝合金电缆桥架， 应按工程条件进行强度、刚度及稳定性的计算或试验验证。几组电缆桥架在同一高度平行敷设时 ，各相邻电缆桥架之间应考虑维护、检修距离。

槽式电缆桥架的宽度与高度常用规格尺寸参见∶91《钢制电缆桥架工程设计规范》第 2.2.2条。）槽式电缆桥架的宽度与高度常用规格尺寸参见∶2000《铝合金电缆桥架技术 规程》第3.1.2条。槽式电缆桥架的直通单件标准长度可为2、3、4、6m。槽式电缆桥架表面防腐 处理方式参见∶91《钢制电缆桥架工程设计规范》第3.4.2条。槽式电缆桥架表面防腐处 理方式见表∶2000《铝合金电缆桥架技术规程》第4.4.1条。 若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。在工程条件下安装或检修不需 考虑附加集中荷载时，槽式电缆桥架的工作均布荷载按电缆自重均匀分布计算。槽式电缆桥架不 宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定，或采取相应防护措施 。槽式电缆桥架应在具有腐蚀性液体管道上方。槽式电缆桥架应在热力管道下方。易燃易爆气体 比空气重时，槽式电缆桥架应在管道上方。易燃易爆气体比空气轻时，槽式电缆桥架应在管道下 方。槽式电缆桥架与管道之间*小距离见相关标准。综合布线电缆与附近可能产生高电平电磁干 扰的电动机、电力变压器等电气设备之间应保持必要的间距。综合布线电缆与电力电缆的间距应 符合GB/-2000规范11.0.2条的规定。

槽式桥架安装要点：

1、槽式电缆桥架敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。

2、根据槽式电缆桥架敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时， 所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。

3、地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便根据不同的结构型式和建 筑布局，合理确定线路路径和设备选型。

4、不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：

（1）1kV 以上和1kV 及以下的电缆；

（2）同一路径向级负荷供电的双回路电缆；

（3）应急照明和其他照明的电缆；

（4）电力、控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离 。

5、在工程条件下安装或检修不需考虑附加集中荷载时，槽式电缆桥架的工作均布荷载按电缆自 重均匀分布计算。

6、槽式电缆桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定， 或采取相应防护措施。

（1）槽式电缆桥架应在具有腐蚀性液体管道上方。

（2）槽式电缆桥架应在热力管道下方。

（3）易燃易爆气体比空气重时，槽式电缆桥架应在管道上方。

（4）易燃易爆气体比空气轻时，槽式电缆桥架应在管道下方。

7、槽式电缆桥架与管道之间*小距离见相关标准。

8、综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持 必要的间距。综合布线电缆与电力电缆的间距应符合GB/T 50311-2000规范11.0.2 条的规定。

9、墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T 50311-2000 规范 11.0.2 条的规定。

10、槽式电缆桥架水平敷设时，宜按荷载曲线选取跨距进行支撑，跨距一般为1.5～3.0m。桥架 垂直敷设时，在距*1.8m以下部分应加金属盖保护，但敷设在电气装用房间内是可除外。

11、电缆桥架多层敷设时其层间距离一般为：

（1）桥架上布局顶板或其他障碍物不应小于0.3m。

（2）电力电缆桥架间距不应小于0.3m。

（3）控制电缆桥架间不应小于0.2m。
