槽式桥架

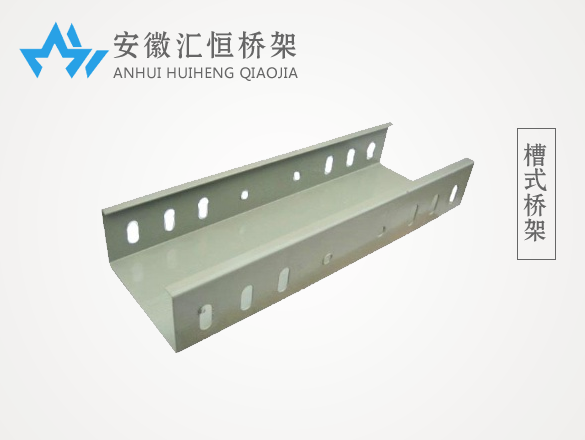

  槽式桥架是全密封型桥架,如盒子一般形状,用于敷设电缆,如:电力电缆、信号电缆、数据控制电缆.....等。桥架被称为“电缆”的好帮手,实实在在的保护着电缆,可以防止电缆受到严重的干扰和腐蚀。

  槽式电缆桥架安装标准:

  1、槽式大跨距电缆鉴道桥架由室外进入建筑物内时,鉴道桥架向外的坡度不得小于1/100。

  2、电缆鉴道桥架与用电设备交越时,其间的净距不小于0.5mm。

  3、两组电缆鉴道桥架在同一高度平行敷设时,其间净距不小于0.6m。

  4、在平行图上绘出鉴道桥架的路由,要注明鉴道桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制鉴道桥架敷设轴测图,则对材料统计将更精确。 直线段:注明全长、鉴道桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段:注明标高变化,也可用局部大样图或剖面图表示。

  5、鉴道桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高、可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

  6、电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。

  7、电缆鉴道桥架易高出地面2.2米以上,鉴道桥架顶部距顶棚或其他障碍物不应小于0.3米 鉴道桥架宽度不宜小于0.1米,鉴道桥架内横断面的填充率不应超过50%。

  8、电缆鉴道桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定鉴道桥架的支架上,水平敷设时在缆线的首、尾、转弯及每间隔3-5米处进行固定。

  9、在吊顶内设置时,槽盖开启面应保持80mm的垂直净空,线槽截面利用率不应超过50%。

  10、布放在线槽的缆线可以不绑扎,槽内缆线应顺直尽量不交叉。缆线不应溢出线槽,在缆线进出线槽部位转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。

  11、在水平、垂直鉴道桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它型号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。

  12、鉴道桥架水平敷设时,支撑间距一般为1.5-3米,垂直敷设时固定在建筑物构体上的间距宜小于2米。

  槽式电缆桥架安装时需要依照上面的标准来进行才能最大的发挥槽式电缆桥架的功能,安全性也会得到保障。以上便是对槽式电缆桥架怎么安装的介绍,希望看完后能为大家提供帮助。
