电缆桥架的敷设

时间：2020-12-21

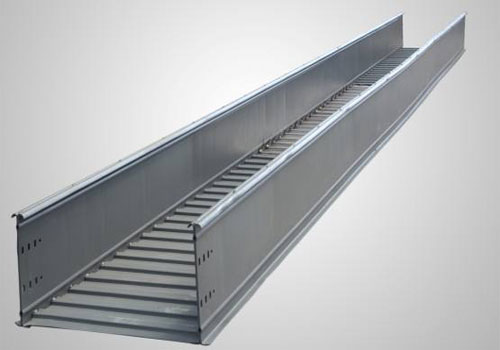

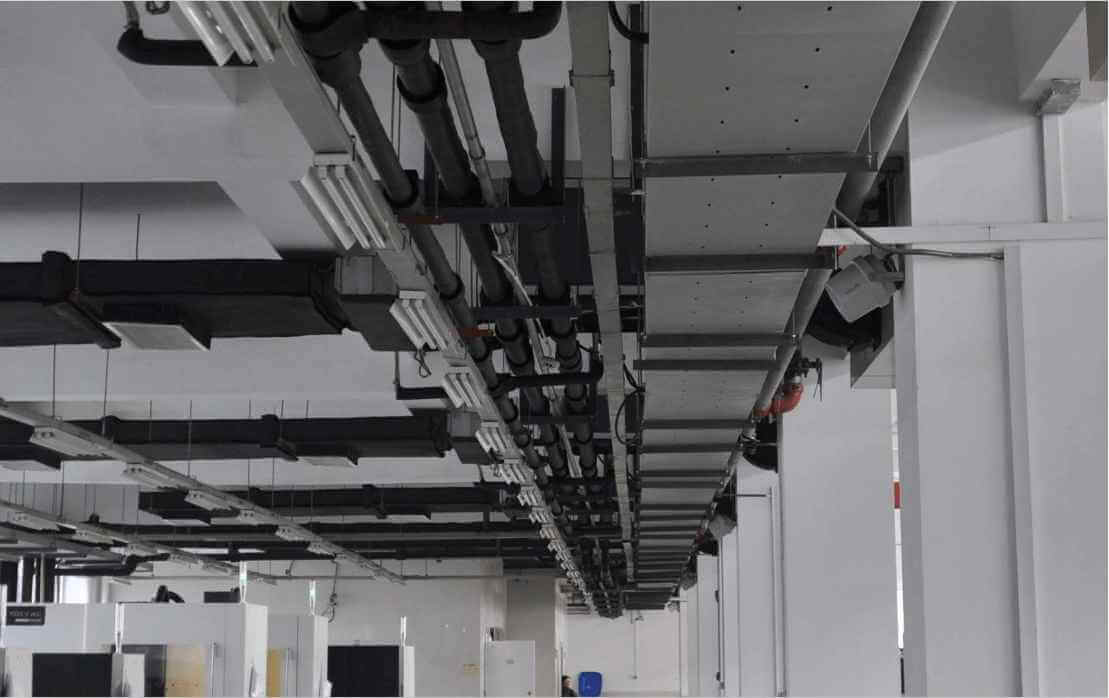

电缆桥架：电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气。

为什么要采用电缆桥架敷设？
  1电缆桥架可以和工艺管道共架敷设,不单独占用电缆通道,节省空间,同时也避免了和地下管线交叉问题。
  2电缆敷设在空气中,散热条件比电缆隧道好,且不必通风排水,运行费用低,一旦电缆发生故障,处理也很方便。
  3装置扩建时,增设的新电缆,可充分利用电缆桥架的备用位置,十分方便。
  4随着火灾报警系列产品的日趋完善,可利用缆式探测器对电缆进行监护,一旦某处温度过高,超过了探测器的设定值,可及时报警,使值班人员及时巡检,消除隐患,以防造成事故。

5电缆桥架与其他电缆敷设方式相比,具有明显的优点,不论厂区主干线路或某个装置内的配线,均可采用电缆桥架敷设方式。电缆直埋虽然土建造价较低，但其占地面积大，装置扩建时增加电缆要重新开挖，常因扩建施工等损坏电缆，造成停电事故，且事故处理困难，恢复供电所需时间较长，电缆直埋时需选用铠装电缆，其价格比一般电缆贵，弯曲不便。电缆沟方案虽然和电缆直埋相比，具有一定的灵活性，但石化企业大多都是易燃易爆场所，电缆沟易聚集危险气体，造成隐患，并且化工地表水大多含有化工物料，时间长了，必然会对电缆沟造成污染。电缆沟一般深一米左右，上有盖板，人员巡检多有不便。电缆隧道虽然具有维修，增加电缆方便的特点，但因它处在地下，电缆多散热条件差，一般需强制通风，时时还受到渗漏的困扰，需定期排水，运行费用高。电缆隧道只能在电缆集中地段使用，电缆引出后，仍需采用直埋或电缆沟方式，不可避免地又出现了该方式的缺点。

电缆桥架敷设步骤：
　　1.施工准备结束后，根据施工进度安排及电缆电线到货情况，并结合现场施工的实际情况，组织安排详细的电缆及接线计划。
　　2.首先应进行电缆敷设，依据施工计划，组织安排电缆桥架的运输及存放。运输过程中需有专业人员负责指挥。
　　3.电缆轴在吊起及装车时不得超载，木质电缆轴吊运时，需要在电缆轴心穿一根强度足够载荷整轴电缆重量的钢管或钢棒，然后钢丝绳套牢钢管两端且钢丝距钢管两端的距离大于300mm。
　　4.钢质电缆轴可用钢丝绳穿过轴心直接吊运，起吊前应仔细观察钢架是否焊接牢固;起吊速度应缓慢进行。
　　5.电缆轴在运输车辆上应按径向排列，且需要以100 x 100木方卡住，避兔电缆轴在运输车辆行走时，前后滚动。
　　6.电缆桥架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
　　7.电缆敷设时，在拐角处，施工人员应站在拐角处电缆的外侧，严防电缆勒伤、挤伤施工人员。
　　8.电缆敷设对于敷设路径、人孔、隧适及电缆沟无桥架或配管时，应视现场实际隋况，于适当位置加装电缆支架，以加固电缆，避兔电缆杂乱。

电缆桥架的敷设要求：
  1. 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
  2. 同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：
① 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。
  当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
  在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
② 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
③ 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
  4. 同一层支架上电缆排列的配置，宜符合下列规定：
① 控制和信号电缆可紧靠或多层迭置。
② 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。
③ 除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。

传统敷设弊端：
由于在工业施工过程中，电缆在桥架里敷设需要多人进行敷设并容易被桥架上尖锐端刮损电缆外护套。过去通常情况下，处理此中方式有二种。1、在电缆敷设时将电缆放置地面上进行拖动，防止桥架上有尖锐端刮损电缆外护套。2、使用钢管放置在桥架上，并且多安排施工人员进行监护。方法1中，由于电缆放置在地面上拖动与混凝土地面或泥土地面接触，会出现电缆外护套磨损影响电缆的绝缘。方法2中，使用钢管放置在桥架上需要多人进行监护，钢管必须使用铁线固定在桥架上，由于需要经常移动，但拆卸不方便，这样既浪费人工又费材料。

新型敷设方式：
采用一种电缆桥架的电缆敷设托辊装置，它设置在桥架一侧，它包括：一个U形的支架，该支架两侧间设有一个托辊，该托辊支撑待敷设的电缆纳；所述支架的一侧为一个向外侧的挂在桥架上的挂钩。

可以在桥架上随意固定，滑动托辊利用其转动可以达到节省人工的作用，在滑动托辊的两端设有圆形支撑杆，可以防止电缆在托辊间的垂度落在地面上，从而对电缆进行保护。本实用新型装置可以减少施工人员监护并在施工过程中省力提高施工效率，使用安全牢固可靠。
