电气桥架的种类都有哪些呢？怎么解决？

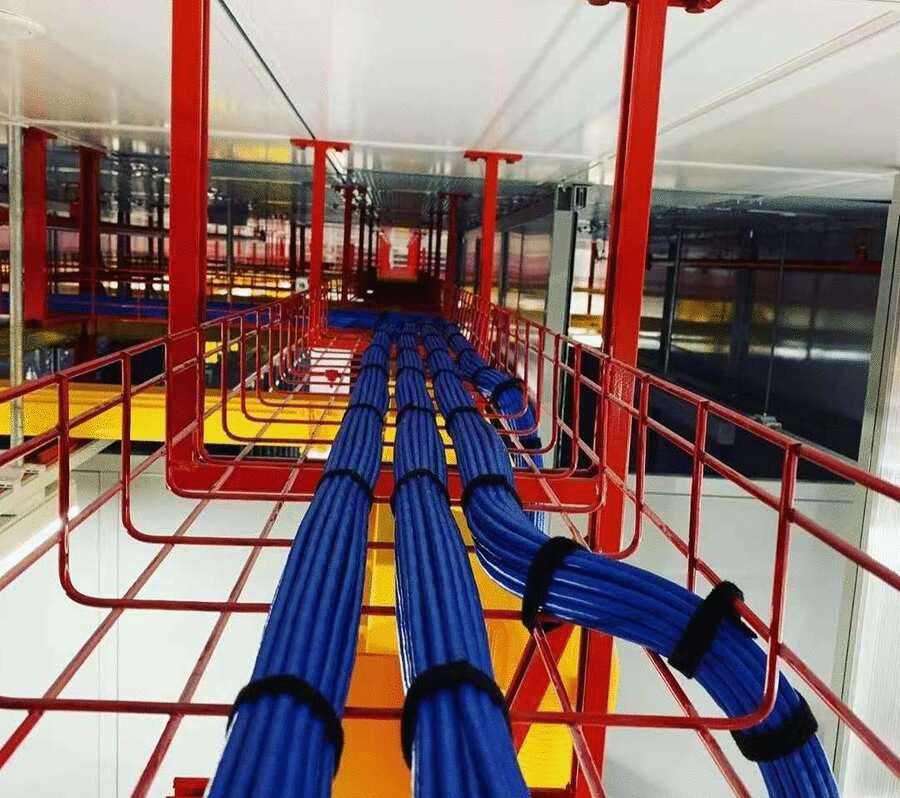

▶ 01 电缆桥架简介

作为布线工程的配套工程，电缆桥架目前还没有具体的规范指导。 每个制造商的规格程序缺乏通用性。 因此，应根据各弱电系统中电缆的类型和数量合理选择设计和选型流程。 合适的桥梁。 可独立架设，也可敷设在各种建（构）筑物、管廊支架上。 具有结构简单、造型美观、配置灵活、维护方便等特点。 所有部件都需要镀锌并安装在建筑物上。 如果露天桥梁位于靠近海边或腐蚀地区，则材料必须具有防腐、防潮、附着力好、抗冲击性高的物理性能。

电缆桥架是由直段、弯管、托盘或梯子组件、托架（臂架）、吊架等组成的支撑电缆紧密连接的刚性结构体系。 工具/原材料：是权威的技术参考用于设计选型和交易保障； 电缆原材料、电缆附件、电缆设备、电缆桥架、电缆桥架、施工工具、电缆连接器等。

▶ 02 电缆桥架的分类

电缆桥架是为了保护电缆而衍生的产品。 它是电缆的保护壳，防止电缆受到外界因素的损坏。 主要由支架、支架和安装附件组成。 桥梁的主要类型可分为阶梯式桥梁、无孔托盘式桥梁（槽式桥梁）、穿孔托盘式桥梁（托盘式电缆桥架）、大跨度电缆桥架等。

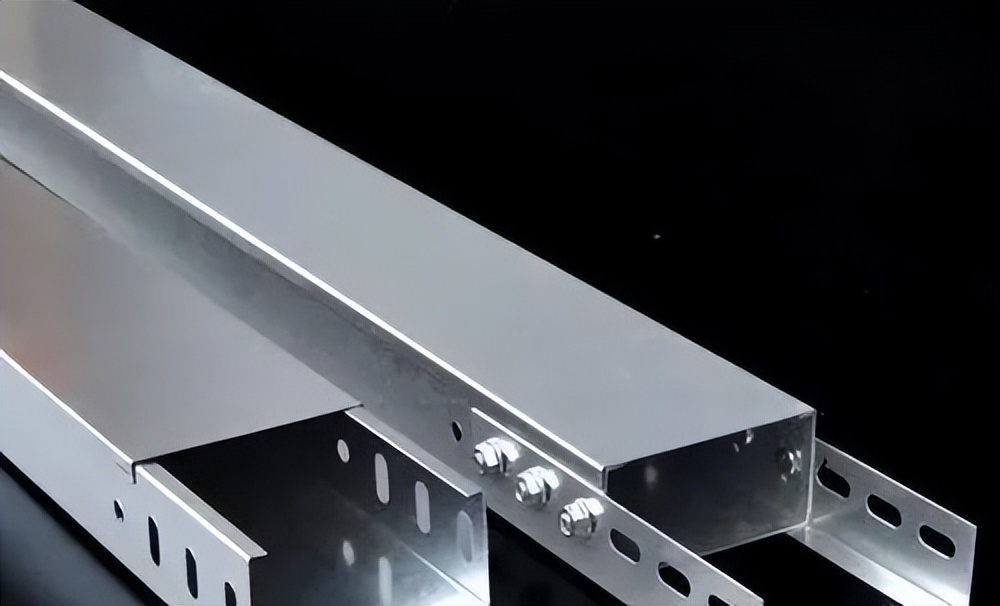

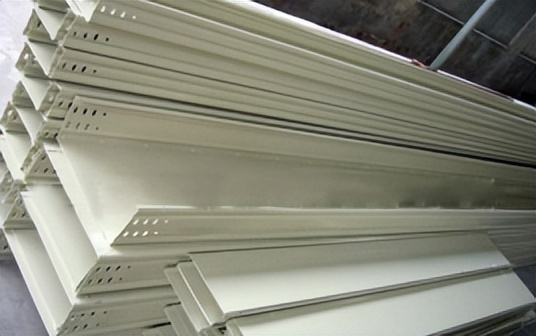

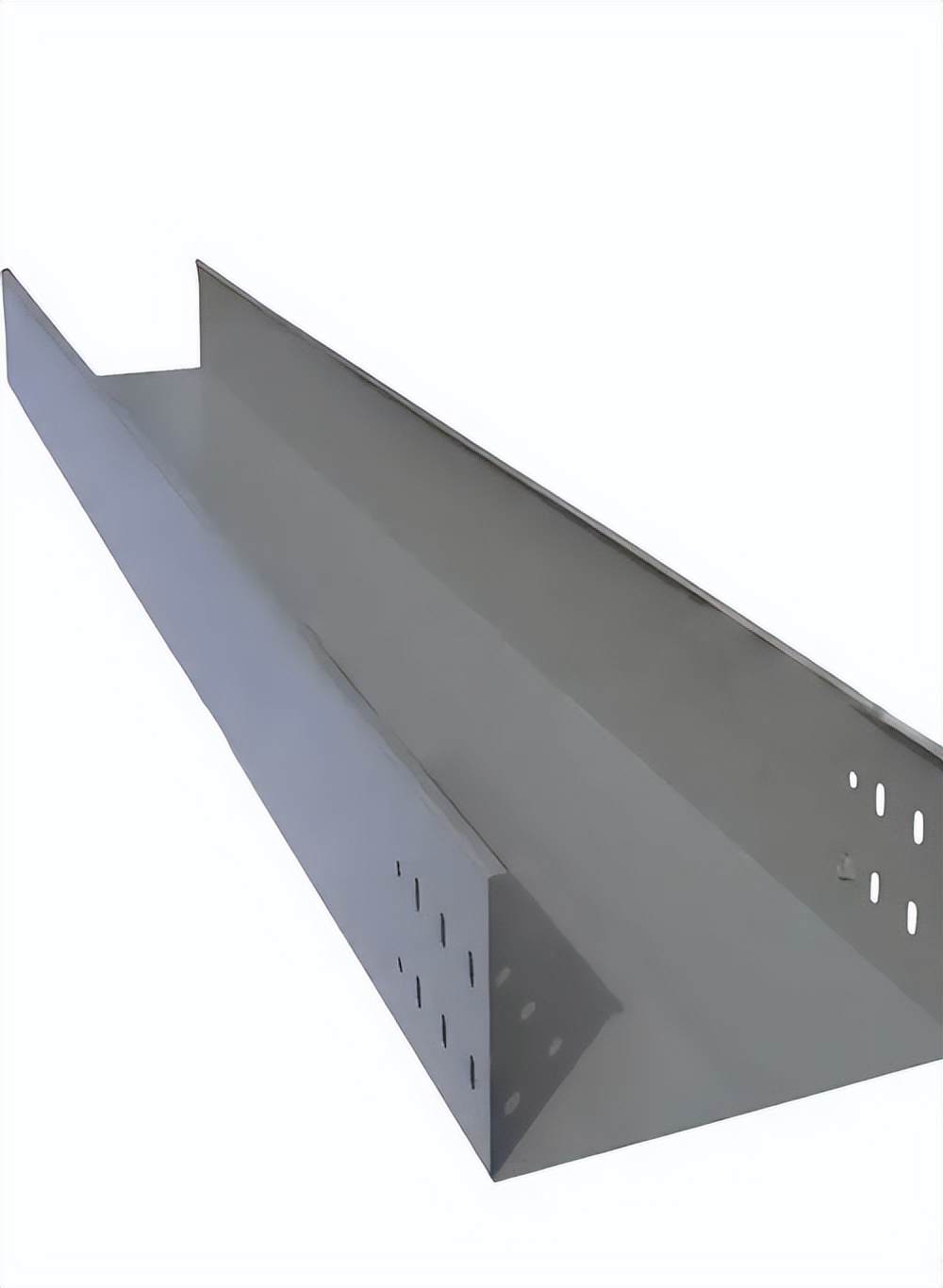

▲槽式电缆桥架

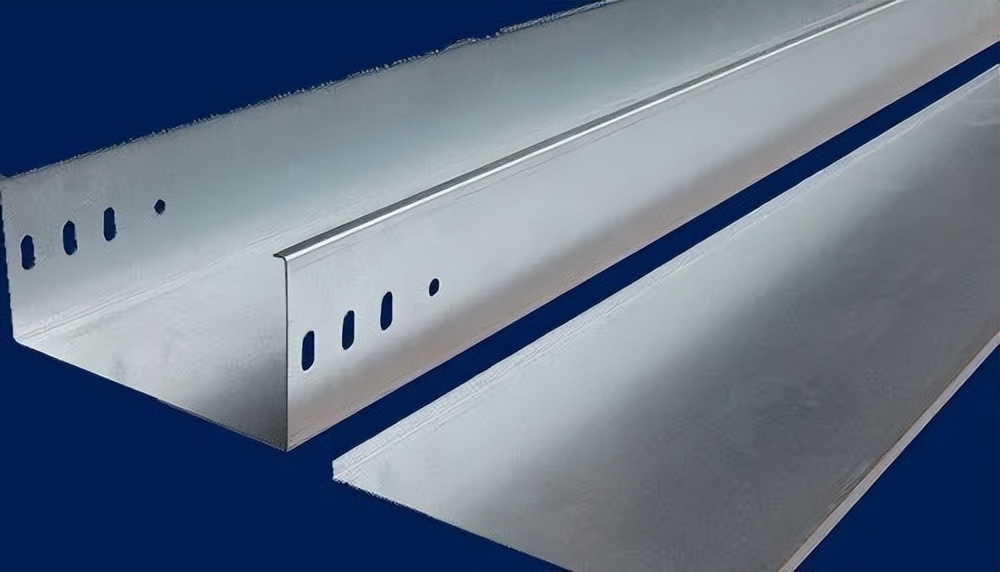

槽式电缆桥架是一种全封闭式电缆桥架。 由弯曲钢板制成的槽式组件在概念上与托盘不同，高宽比不同。 桥架浅而宽，而槽式电缆桥架有一定的深度和封闭性。

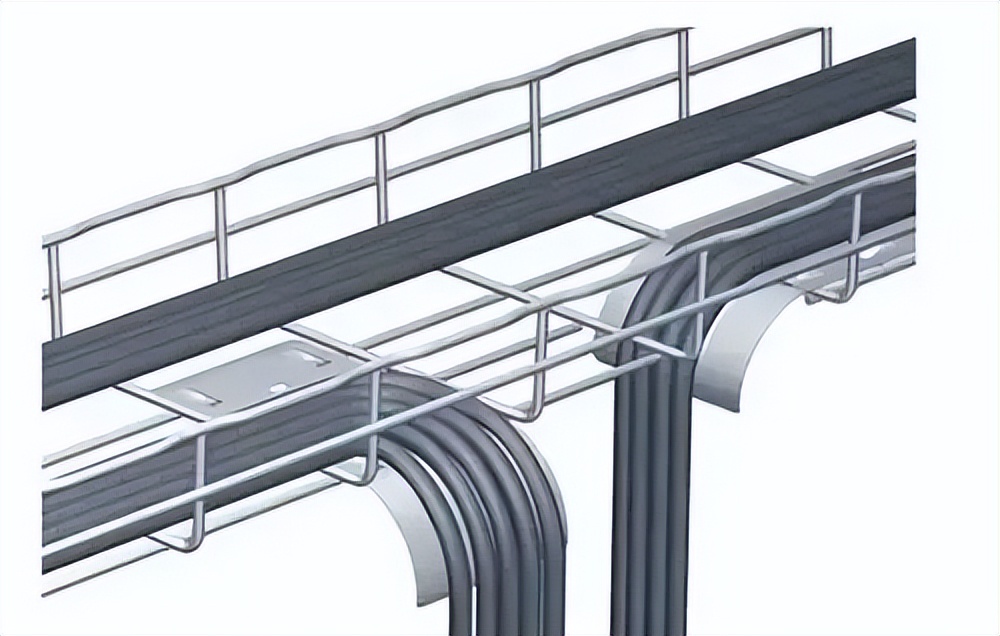

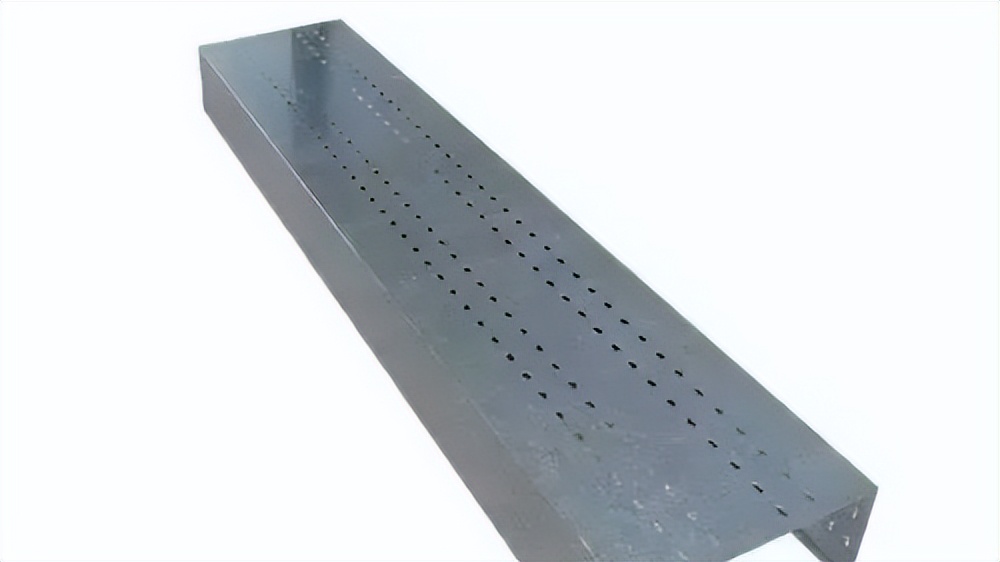

▲ 桥架电缆桥架

托盘式桥架是半密封的，看起来与镀锌槽式桥架非常相似。 托盘式电缆桥架的表面处理根据用户需要可分为镀锌、静电喷涂和热镀锌三种。 可在重腐蚀环境下进行特殊防腐处理。

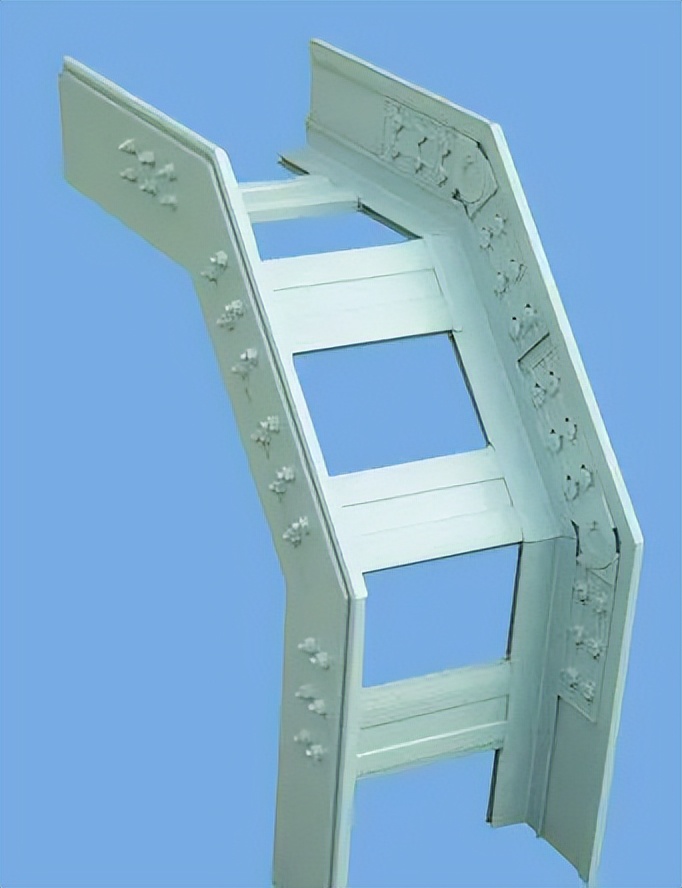

▲梯式电缆桥架

梯式电缆桥架形状像梯子，中间焊有横杆加固支撑，重量轻，成本低，承载力极强，透气性好； CQ1-T型梯式电缆桥架是根据国内外相关资料改进设计的。

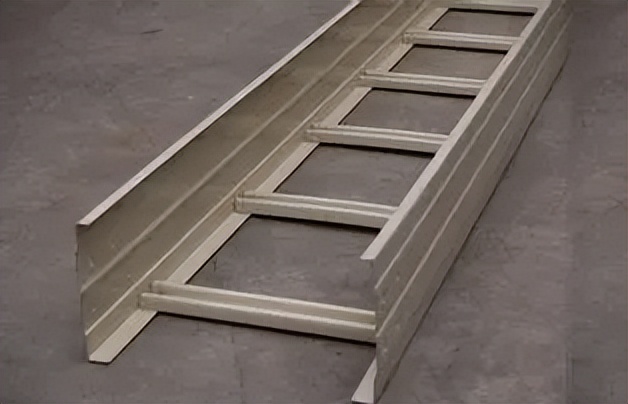

▲大跨度电缆桥架

大跨度电缆桥架一般由拉挤玻璃纤维型材组装而成，适用于电力电缆、控制电缆、照明电缆及附件。

▶ 03 电缆桥架的材质分类

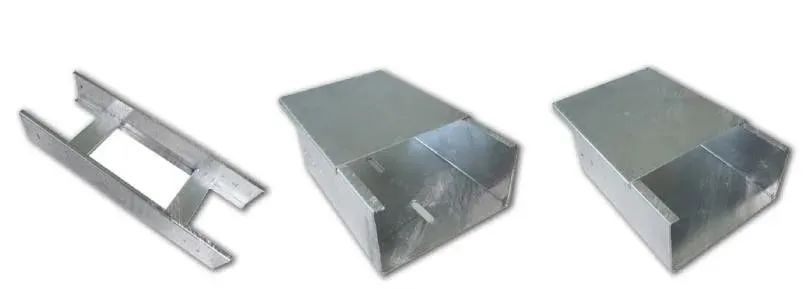

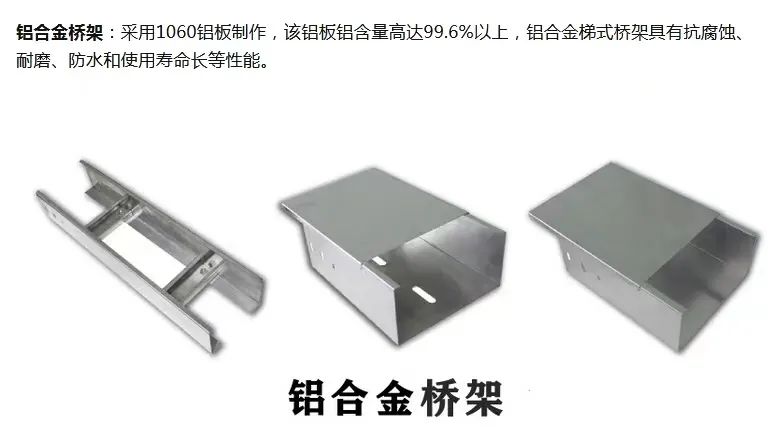

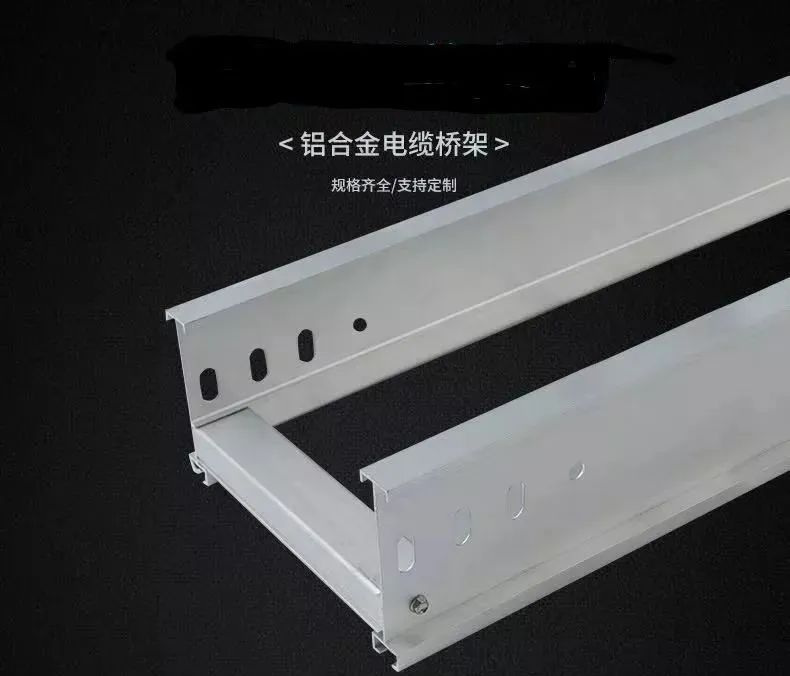

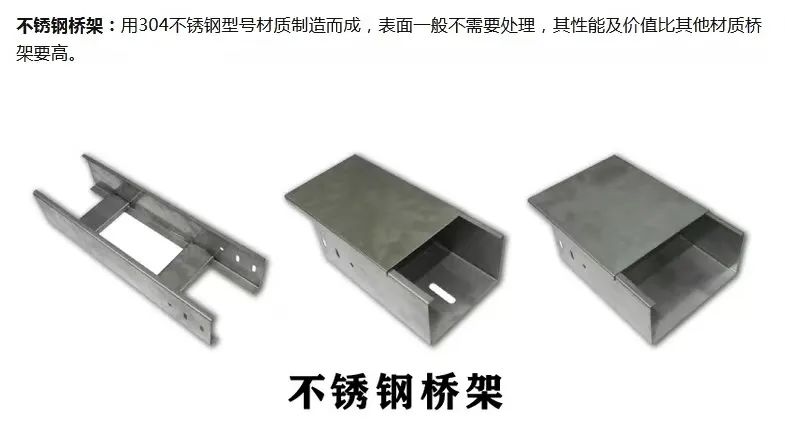

电缆桥架按材质可分为：镀锌桥架、不锈钢桥架、铝合金桥架、防火桥架、喷漆桥架、热镀锌桥架。

▶ 04喷塑电缆桥架的作用

为什么有些电缆桥架需要喷涂、涂塑，它们的作用是什么？

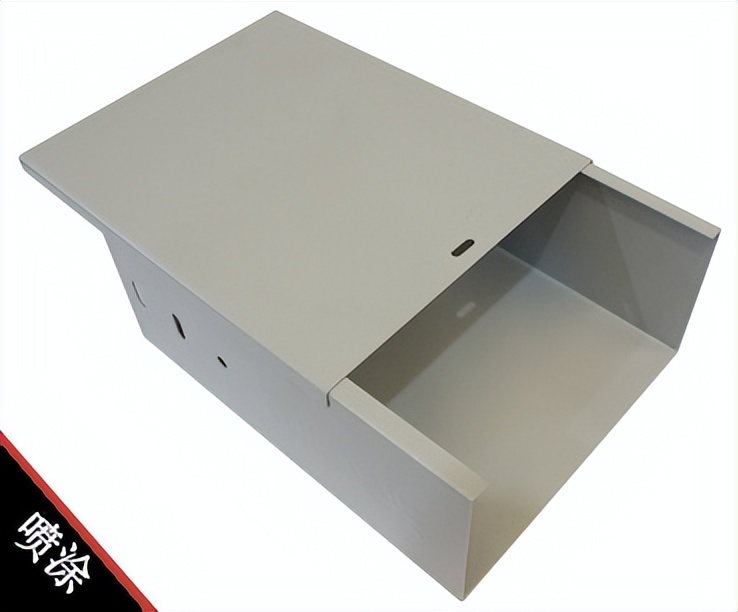

喷涂电缆桥架表面经过一层油漆处理。 热镀锌电缆桥架（热镀锌）、普通喷塑电缆桥架、防火电缆桥架。 这三种类型的电缆桥架都需要进行表面处理。 使用普通镀锌电缆桥架表面处理的电缆桥架的作用是增强电缆桥架本身的性能。

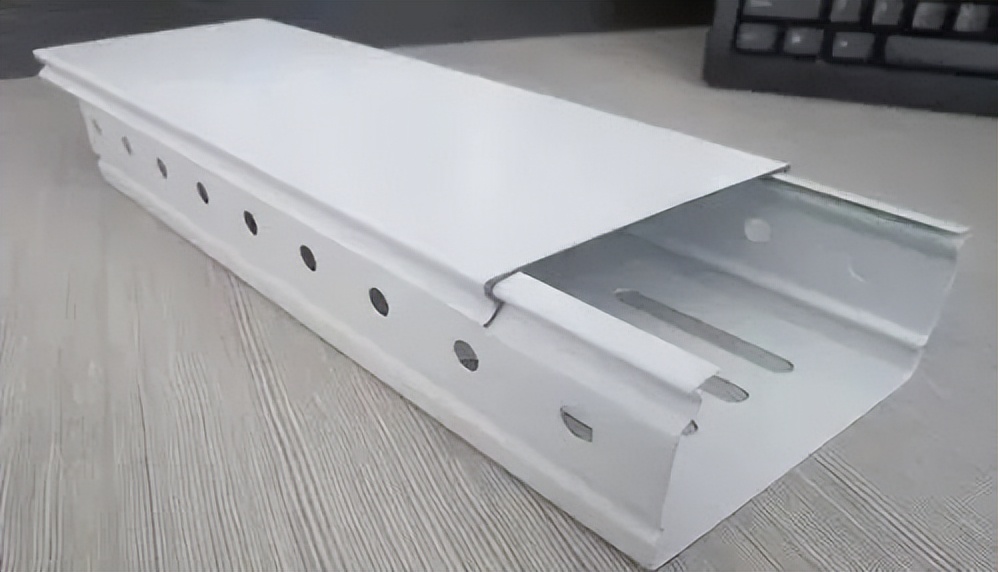

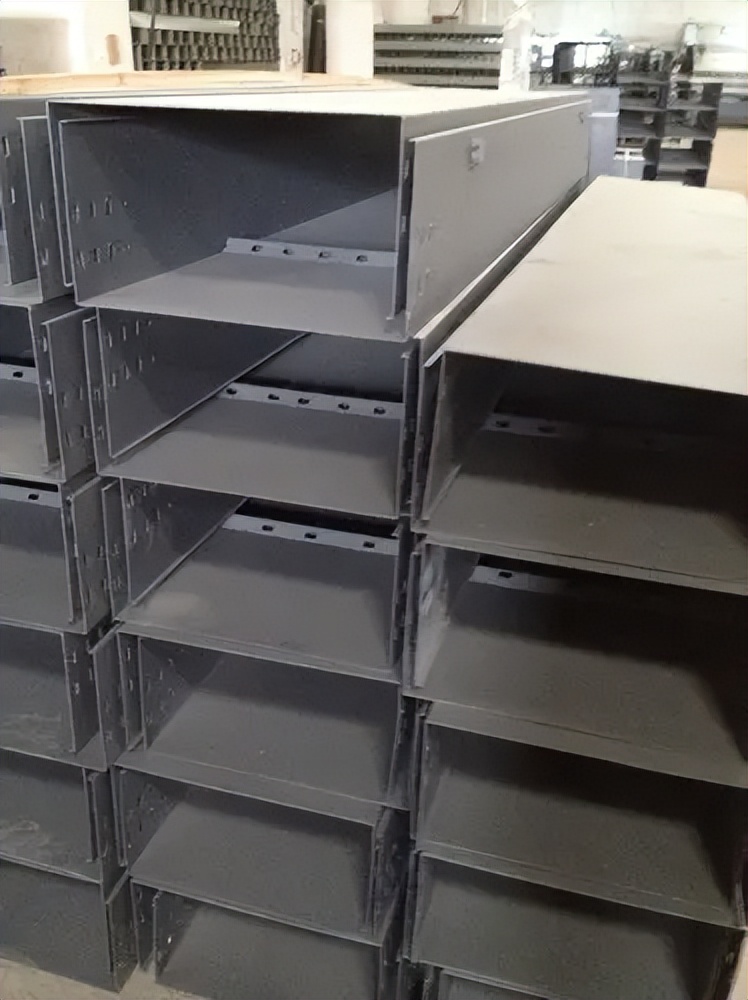

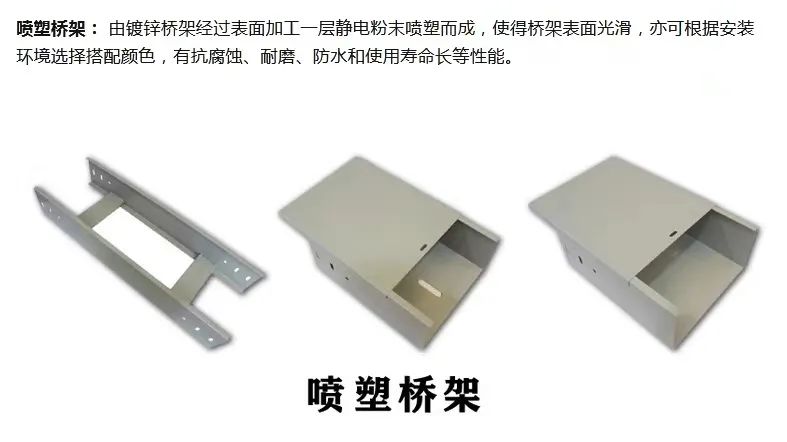

喷塑电缆桥架：

喷塑电缆桥架采用静电粉末喷涂设备，在桥架表面喷涂粉末涂料，增强了电缆桥架本身的防水、防锈、防静电性能，增强了承载能力。

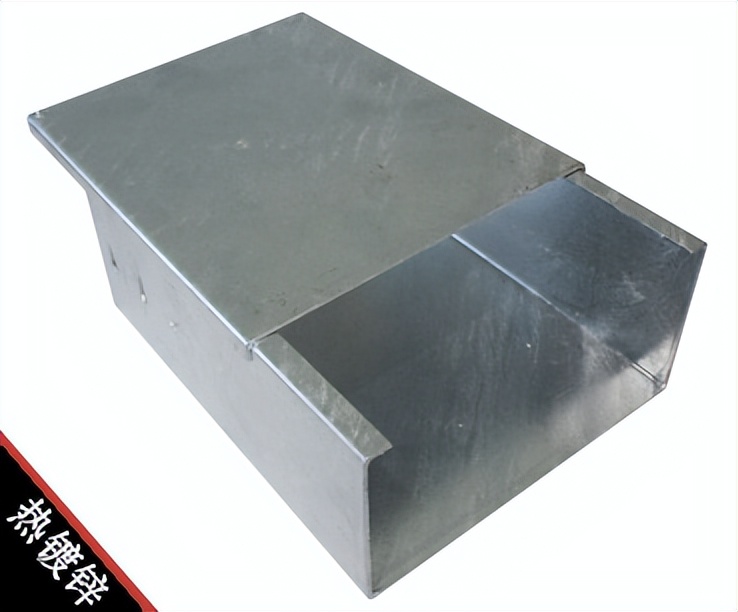

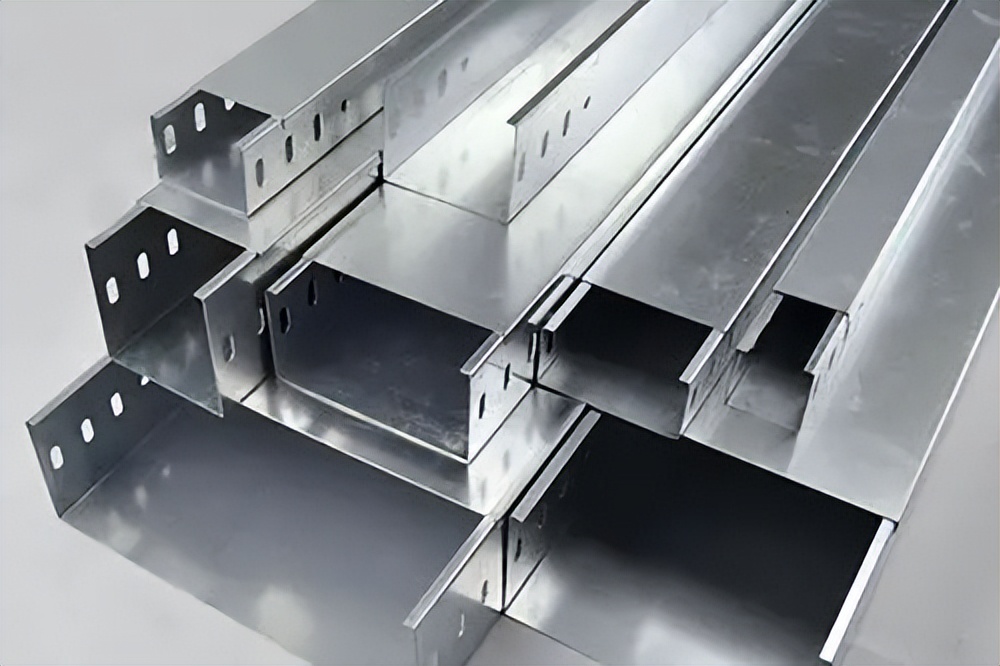

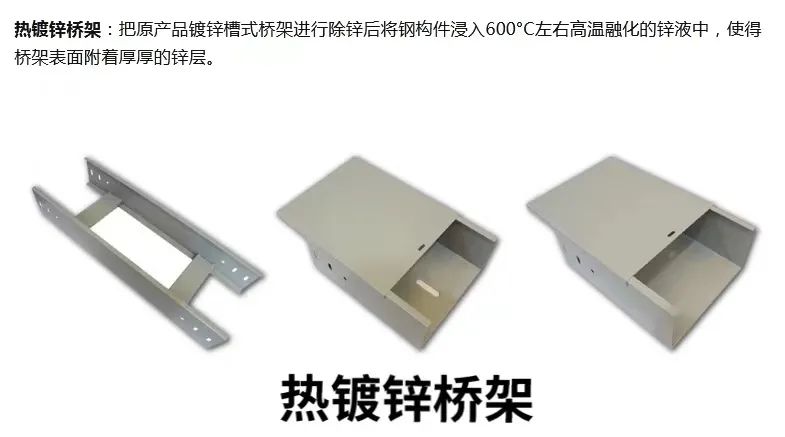

热镀锌电缆桥架：

热镀锌电缆桥架也称为“热镀锌电缆桥架”，在高温热镀锌池中浸泡而成。 热镀锌电缆桥架主要可以起到防腐作用。 其防腐性能比普通镀锌高达20倍。 时代，国家对热镀锌钢板的要求越来越严格。 许多重大工程都采用热镀锌，耐腐蚀性高，降低维护成本。

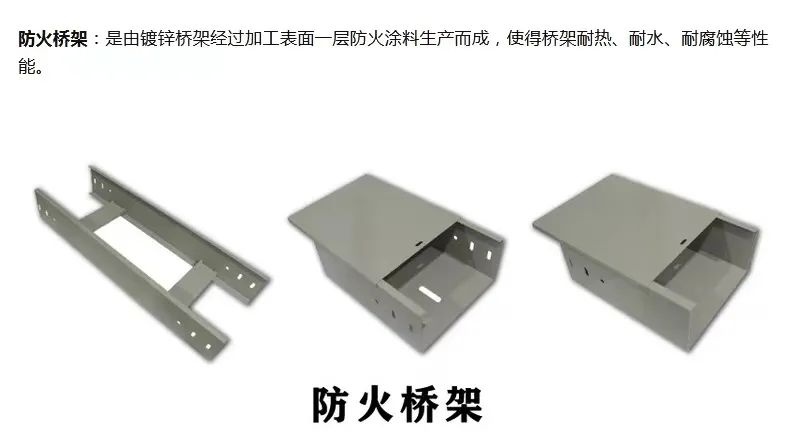

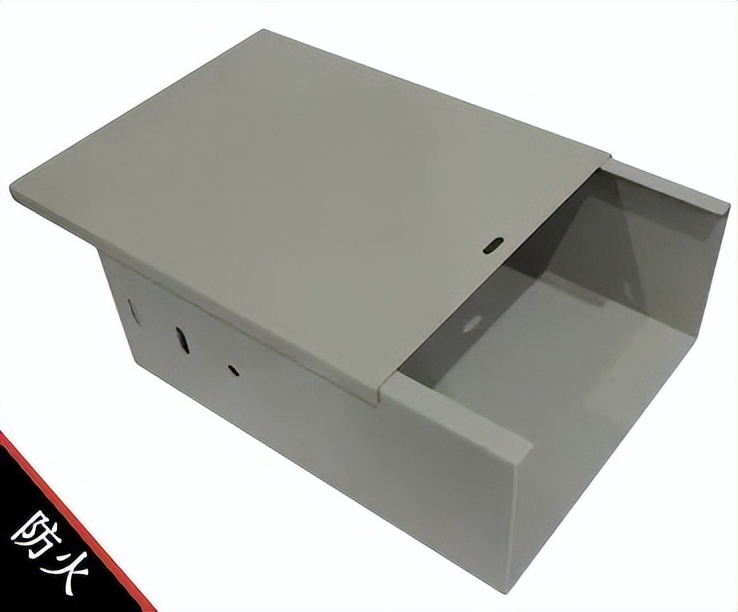

防火电缆桥架：

防火电缆桥架采用镀锌钢电缆桥架外壳经防火涂料处理而成，内外喷涂防火涂料，起到隔热、隔焰、防火性能的作用。 隔热层平均厚度为25mm。 当防火电缆桥架遇火时，油漆会膨胀。 防止火继续燃烧。

冷镀锌和热镀锌的区别在于它们使用的技术不同。 冷镀锌是在角钢、槽钢等金属表面镀上一层锌层，以达到方便美观和金属防锈的目的。 热镀锌加工厂使用锌锡溶液来防止工件腐蚀。 这项新技术可以将防腐时间延长五倍之多。 该技术通常用于室外施工。

通常冷镀锌的镀锌层厚度为5～15μm，而热镀锌层一般在35μm以上。 这是因为热浸镀锌将除锈后的钢件浸入约500℃的熔融锌液中。 钢构件表面附着一层锌层以防止腐蚀。 因此，热镀锌是冷镀锌无法比拟的。 热镀锌比冷镀锌具有更强的耐腐蚀性。 热镀锌桥梁的使用寿命比镀锌桥梁的使用寿命长。 在硬度和抗冲击性方面，热镀锌具有绝对优势。

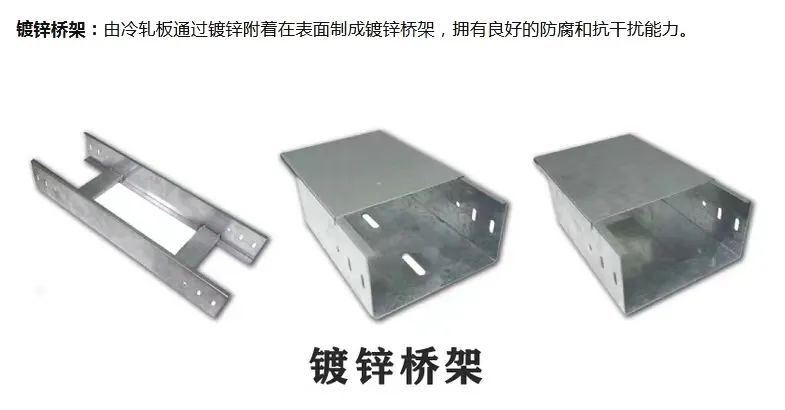

那么，如何区分热镀锌电缆桥架和镀锌电缆桥架呢？ 从颜色上来说，热镀锌桥架表面呈亮白色，而镀锌桥架表面颜色较深； 从平整度来看，热镀锌桥架表面比较粗糙，因为镀锌层比普通镀锌桥架厚，而镀锌桥架表面比较平坦。 。 生产工艺不同。 热镀锌桥是通过锌锅溶液，而镀锌桥是通过电极反应得到的。

镀锌桥梁的工艺流程：将钢材表面清理干净，放入电镀液中。 电镀液含有氧化锌。 在一个阶段将直流电连接到钢材，在另一阶段将锌板放置在电镀溶液中。 通电后，钢表面的锌以分子状态被置换。 若加入光亮剂净化，则呈现光亮镀锌如云彩。

热镀锌桥工艺：将钢件或铸件浸入熔融锌液中，在表面形成锌铁合金或锌铁合金镀层的工艺过程和方法。 热镀锌镀层更厚，耐腐蚀性更强。 冷镀锌层比热镀锌层光亮，但较薄，耐腐蚀性较弱。

冷镀锌应用于钢结构一般没有很好的防锈效果。 主要原因是镀锌量不够，镀锌不均匀。 生锈通常会在两三年内发生。 如果质量差，则暴露在潮湿的环境中。 不到十天就生锈了。 因此，冷镀锌桥架适合在干燥的房间内使用。 热镀锌桥梁是通过表面镀锌完成的。 这种表面处理具有很强的耐腐蚀性，因此常用于海边等潮湿地区。

浸锌桥生产工艺流程：

将表面洁净的金属线管浸入熔融锌液中，利用界面的物理化学反应，在表面形成一层金属锌的过程。

上料→酸洗、水洗→溶剂→烘干→热镀锌→钝化→检验→包装。

使用寿命长，工业化生产程度高，质量稳定。 因此广泛应用于受大气腐蚀严重且难以修复的室外钢结构。

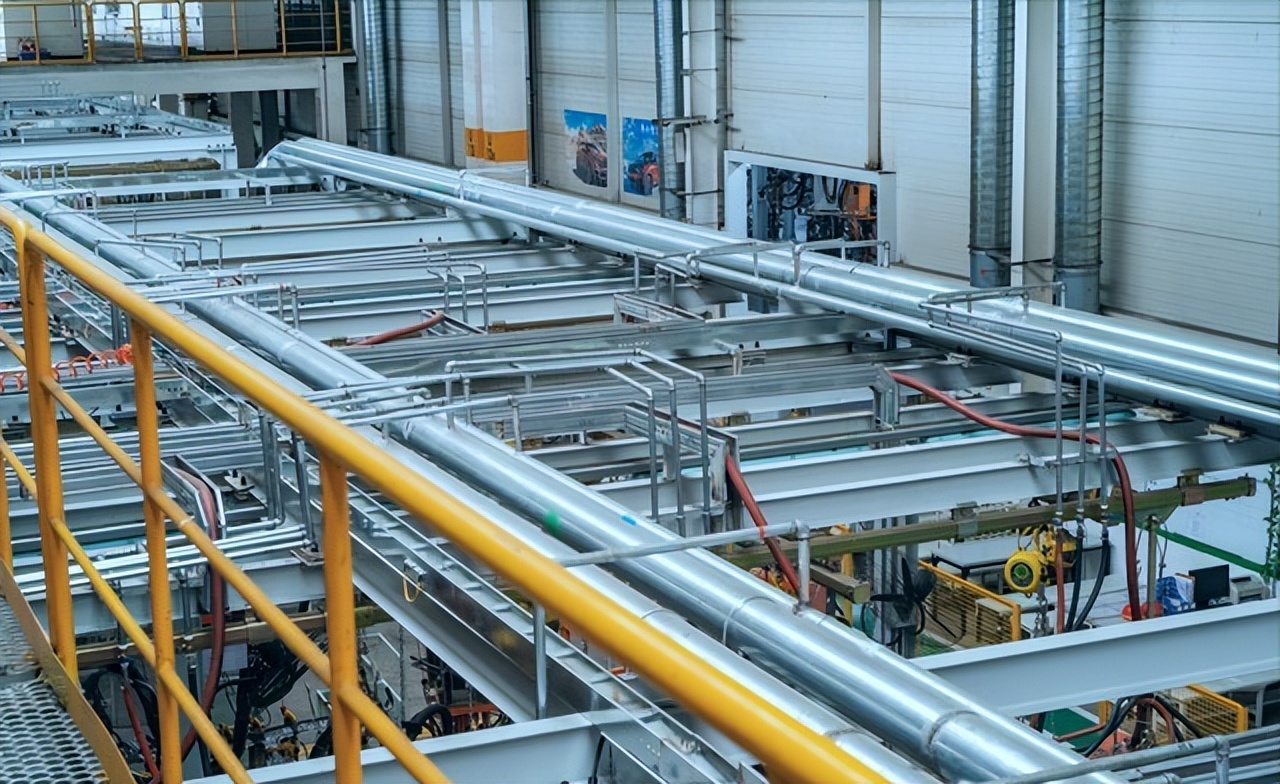

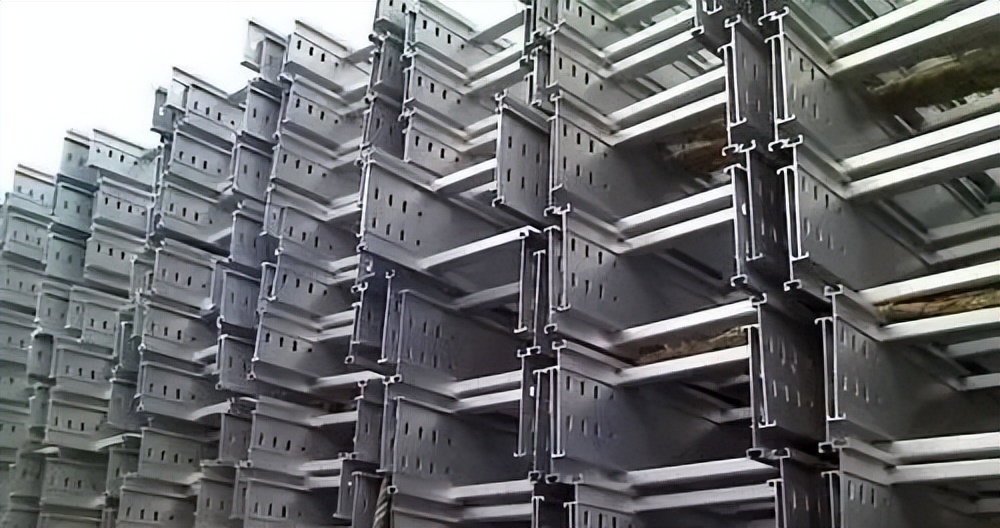

热镀锌电缆桥架防雨、防锈、耐用。 适合户外使用、地铁站、光伏电站等。

热镀锌电缆桥架：采用冷轧钢板制成，表面采用热镀锌技术。 它是由托盘式、槽式或阶梯式直段、弯管、三通、四通构件和支撑臂（臂架）、吊架等组成的紧密连接的刚性结构体系。支撑电缆。

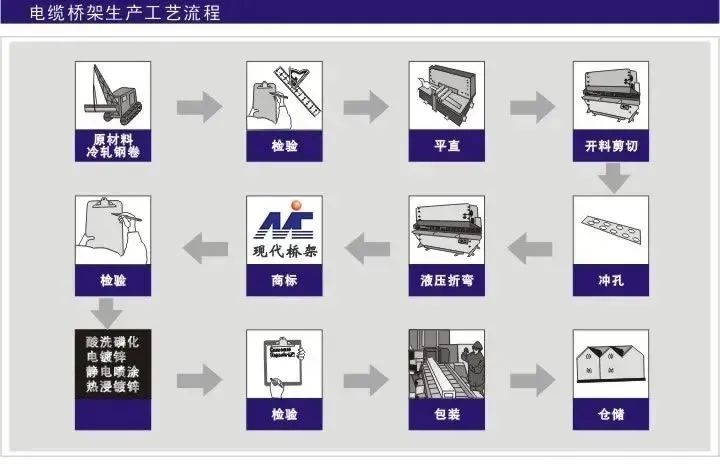

热镀锌桥架工艺流程介绍

在保护钢铁基材的各种涂层方法中，热镀锌是一种非常好的方法。 它是当锌处于液态时，经过非常复杂的物理化学反应，不仅在钢上镀上一层厚厚的纯锌，而且形成一层锌铁合金层。 这种电镀方法不仅具有电镀锌的耐腐蚀性能，而且还具有锌铁合金层。 它还具有电镀锌无法比拟的强耐腐蚀性。 因此，这种电镀方法非常适合强酸、碱雾等各种强腐蚀环境。

热镀锌桥梁一般用在哪些地方？

热镀锌桥梁的使用也随着工农业的发展而扩大。 因此，热镀锌桥梁广泛应用于工业（如化工设备、石油加工、海洋勘探、金属结构、电力传输、造船等）、农业（如喷灌、暖房）、房屋建筑等领域。 （如水气输送、电线等套管、脚手架、房屋等）、桥梁、交通运输等领域，近年来得到了广泛的应用。 由于热镀锌产品具有美观、耐腐蚀性能好的特点，其应用范围越来越广泛。

热镀锌桥梁的优点

防腐性能好，耐久性长，使用寿命比普通桥梁长很多，生产工业化程度高，质量稳定。 因此广泛应用于大气腐蚀严重、维护困难的户外环境。
