基于中建优质工程现场示例，分享17个施工工艺要点

一、线槽、桥架安装流程要点

我们先来看看规范GB50303《建筑电气工程施工质量验收规范》的强项要求：

11.1.1 金属梯架、托盘或槽箱体之间的连接应牢固可靠，与保护导体的连接应符合下列要求：

1、梯架、托盘、槽箱总长度不大于30m时，与保护导体的可靠连接不少于2处； 当总长度大于30m时，应每隔20m~30m增设一个连接点，起点和终点。 所有端子均应可靠接地。

2、非镀锌梯架、托盘与槽箱体之间的连接板两端应有保护连接导体连接，保护连接导体的截面积应符合设计要求。

3、当镀锌梯架、托盘与槽箱体之间无跳线保护连接导线时，连接板两端应有不少于2个带锁紧螺母或锁紧垫圈的连接固定螺栓。

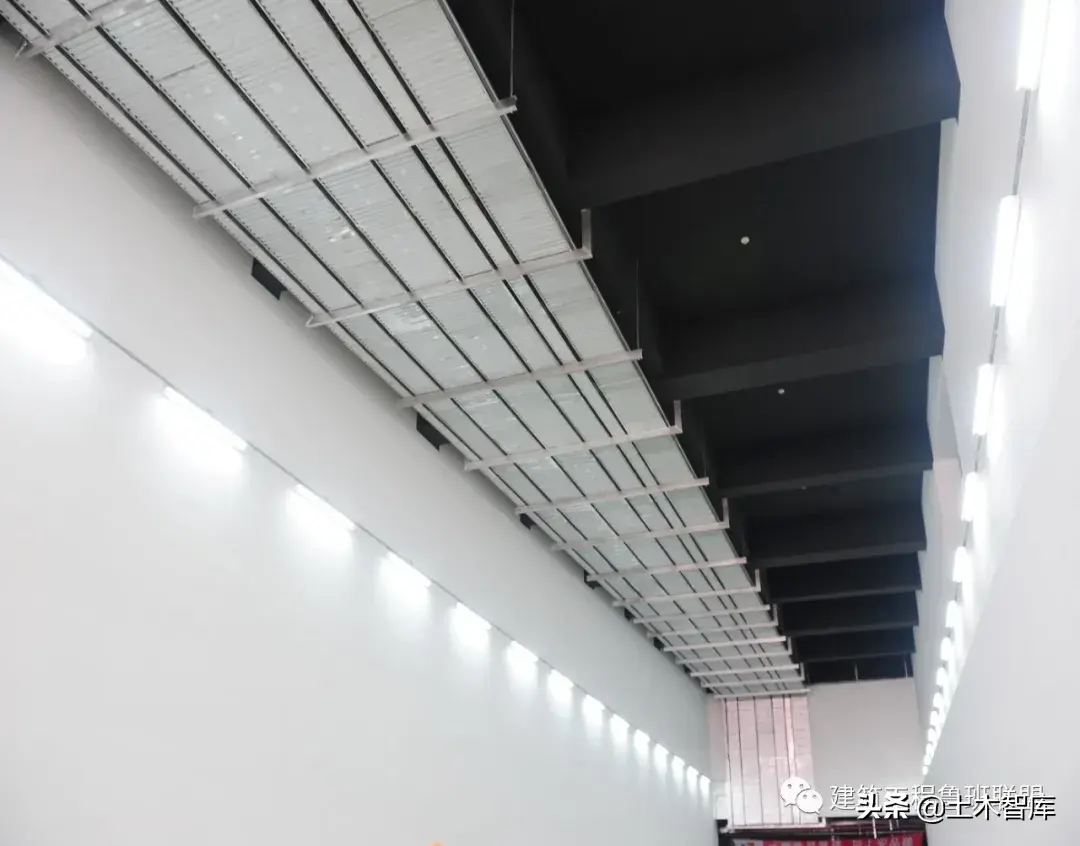

平直段桥吊间距为1.5m~2m。 若采用吊杆支架，吊杆直径不应小于8mm，并在门楣处设置固定支架。

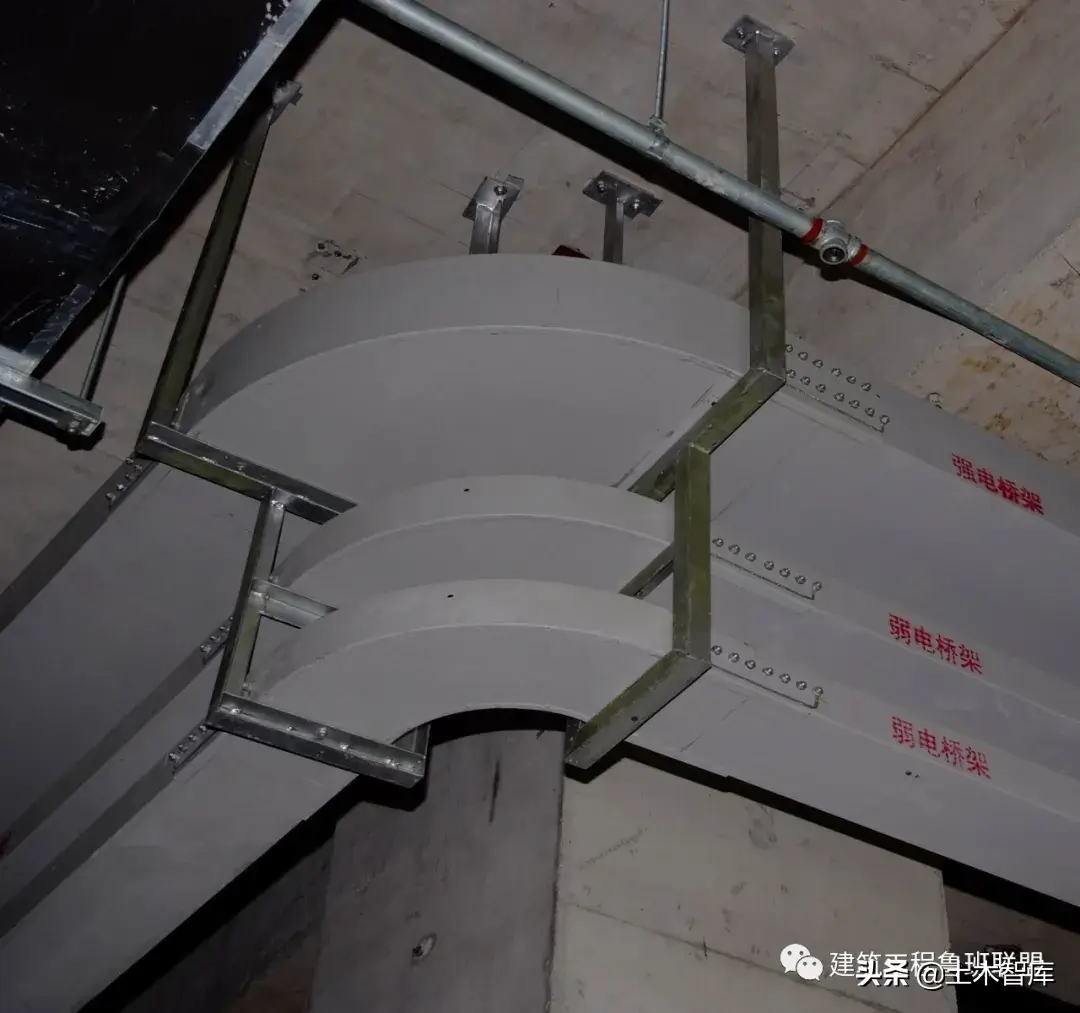

转弯两侧应设置一组吊架，两组吊架应对称布置，间距不大于1.5米。 否则，应在转弯中间添加一组吊架。

转弯两侧各有一组吊架，两组吊架对称布置，间距不超过1.5米。 否则，在转弯中间添加一组吊架； 顶桥与地面距离不小于150mm，上下桥距离不小于150mm。 。

桥梁、线槽按照混凝土的特殊角度精确布置、加工、安装。

长度超过30米的直截面钢制电缆桥架和长度超过15米的铝合金或玻璃钢电缆桥架设有伸缩接头； 电缆桥架跨越建筑物变形缝处安装补偿装置。

金属电缆桥架及其支架的总长度应不少于2英尺，并连接至接地干线； 桥的一端和两端应与配电柜外壳或地线排可靠连接。

非镀锌电缆桥架间连接板两端连接铜芯接地线。 穿越接地线时，一定要注意走线槽桥的专用接地孔。 接地线最小允许截面积不小于4mm²； 连接前请先拆下接地螺栓下方的接地螺栓。 绝缘层； 镀锌桥之间的连接板两端不连接地线，但连接板两端有不少于2个带有锁紧螺母或锁紧垫圈的连接固定螺栓。

与土木工程相结合，在桥梁穿过墙壁、地板等处预先留孔。

线槽与桥底板应用金属螺栓与支吊架横担固定（≤200mm，用一根螺栓固定；>200mm，距边缘1/4处用两根螺栓固定）。

10

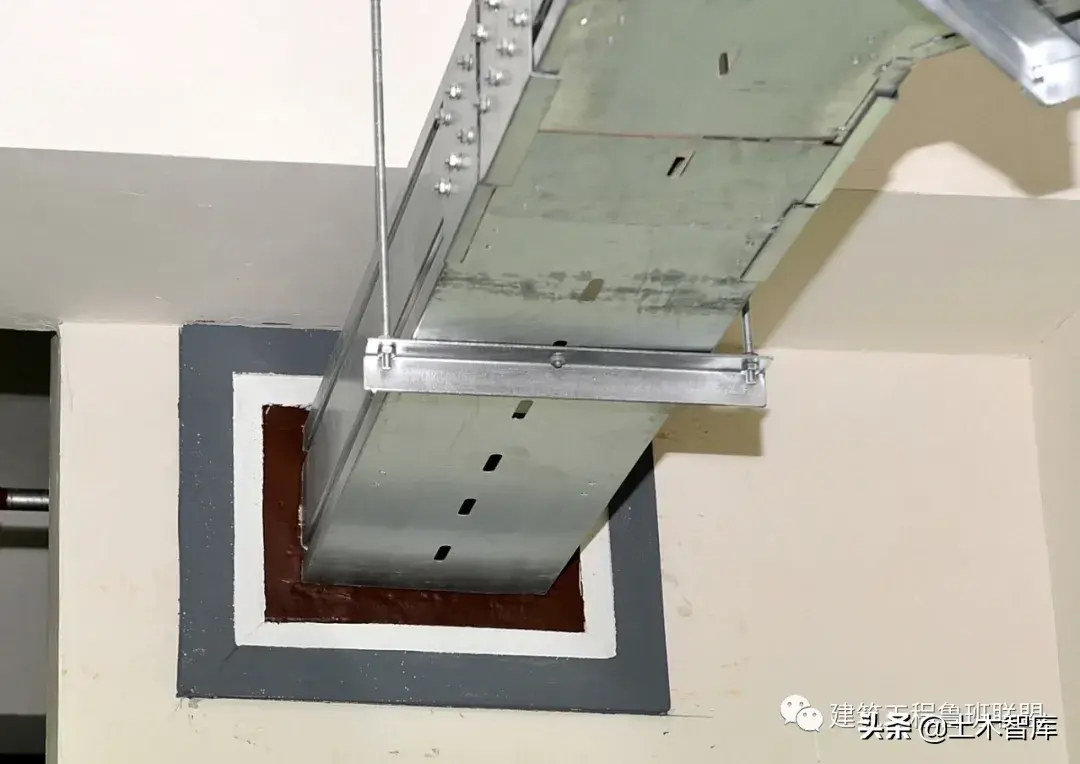

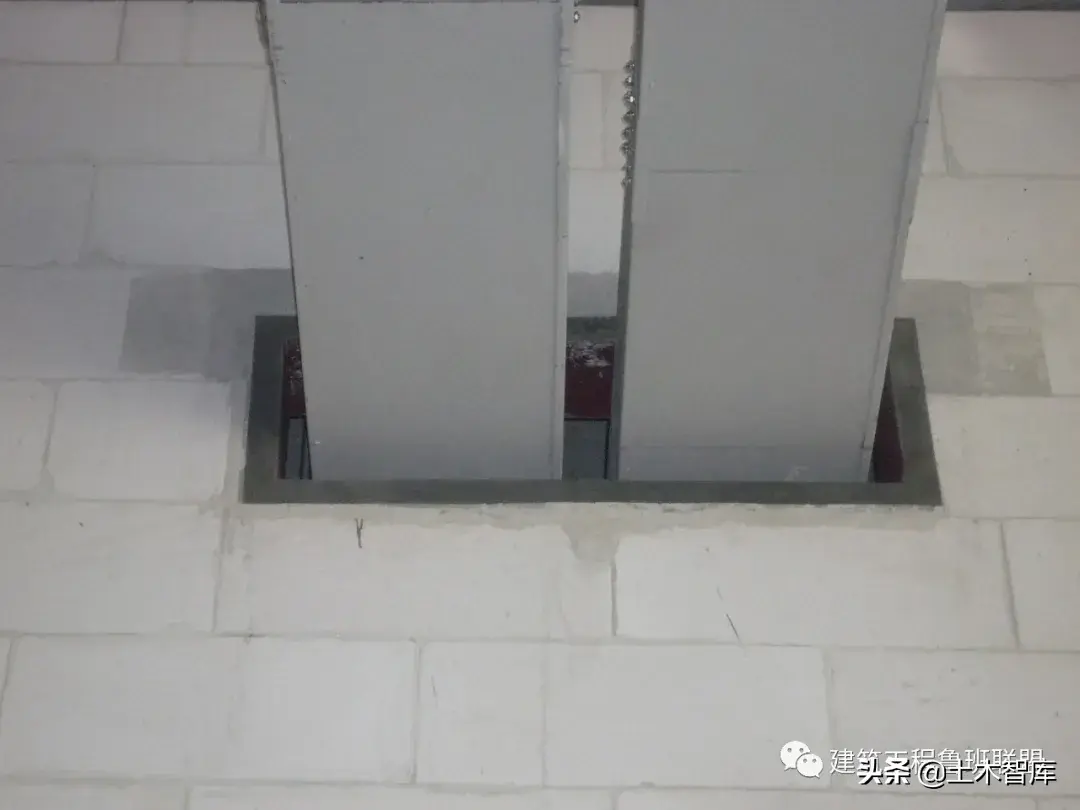

穿过墙壁和地板的桥梁应采用不燃材料密封； 穿越防火分区的桥梁必须进行防火封堵。

11

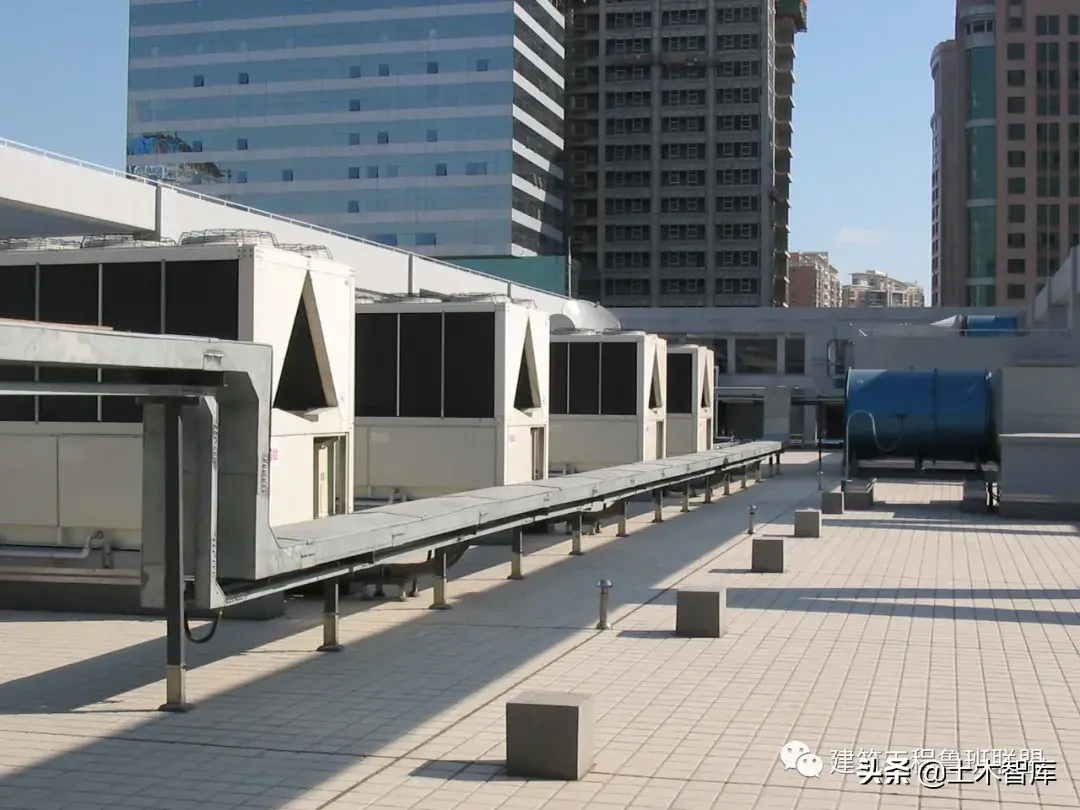

室外电缆桥架的安装高度不应低于积雪、积水的高度。 同时考虑在进出室外电缆桥架、线槽时采用防水盖板。 室内必须高于室外，防止雨水流入室内。

2、电缆桥架敷设工艺要点

我们先来看看规范GB50303《建筑电气工程施工质量验收规范》的强项要求：

13.1.2 电缆敷设不应有扭曲、铠装压扁、护套断裂、表面严重划伤等缺陷。

13.2.2 电缆敷设应符合下列要求：

1、电缆敷设排列应平直、整齐，少有交叉。

2、电缆弯曲的最小弯曲半径应符合表11.1.2的规定。

3、垂直敷设或成45°以上角度敷设在电缆沟或电气竖井内的电缆，应固定在各支架上。

4、梯架、托盘或槽箱内倾斜大于45°敷设的电缆应每隔2m固定一次。 水平敷设的电缆应在两端、匝道两侧、每隔5m~10m固定。

8、电缆进出电缆沟、电气竖井、建筑物、配电（控制）柜、桌、箱、管口等处应采取防火或密封措施。

13.2.4 电缆首端、末端和分支处应设置标志，直埋电缆应设置标志杆。

12

在敷设电缆之前进行绝缘遥测。 低压用1KV绝缘兆欧表远距离测量导线间及对地绝缘电阻，应不小于10MΩ，并做好记录。

13

沿桥架或桥架敷设电缆时，电缆应单层敷设，排列整齐。 不得有交叉，弯曲应以最大截面积电缆的允许弯曲半径为准。

14

电缆敷设应排列整齐。 水平敷设的电缆，应在两端、匝道两侧、每隔5～10米设置固定点。

15

立桥敷设的电缆，每敷设一根电缆，应固定一根，固定点之间的距离不应大于下列数值：全塑电缆与控制电缆固定点之间的距离不应大于1米，其他电源线的长度不应大于1.5米。

16

电缆总截面积与托盘、梯架截面积之比，动力电缆不应大于40%，控制电缆不应大于50%。

17 号

沿电缆桥敷设的电缆标志应在两端、拐角、交叉处悬挂。 标志上应标明电缆编号、规格、电压等级和起始位置。
