弱电工程施工中需要做管、做桥架，这是很重要的一部分

大家好，我是迎新老师。 在弱电工程建设中，需要制作管道和桥梁。 这是一个非常重要的部分。 如何标准化这部分？ 今天我们就来总结一下。

01正文

从以下几个方面全面阐明了流程要点，对于指导施工非常有用：

(1)强弱电井施工技术

(2)电缆桥架换向点连接施工技术

(3)金属线槽

(4)电缆桥架接地施工技术

(5)JDG连接施工技术

(6)室内JDG管道明敷施工技术

1 强弱电井施工技术

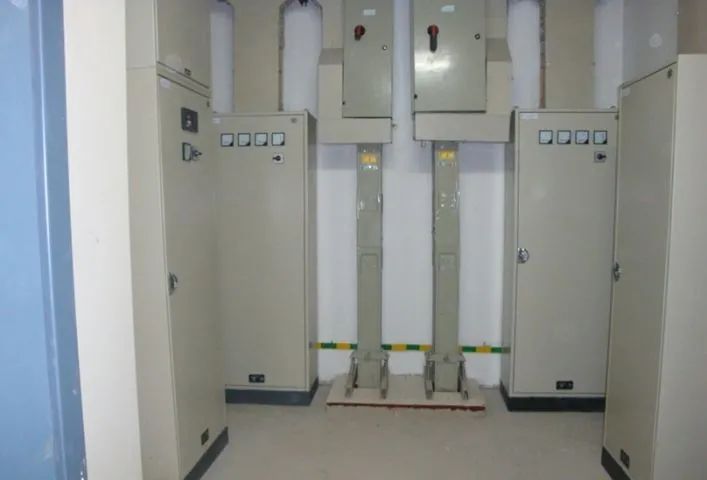

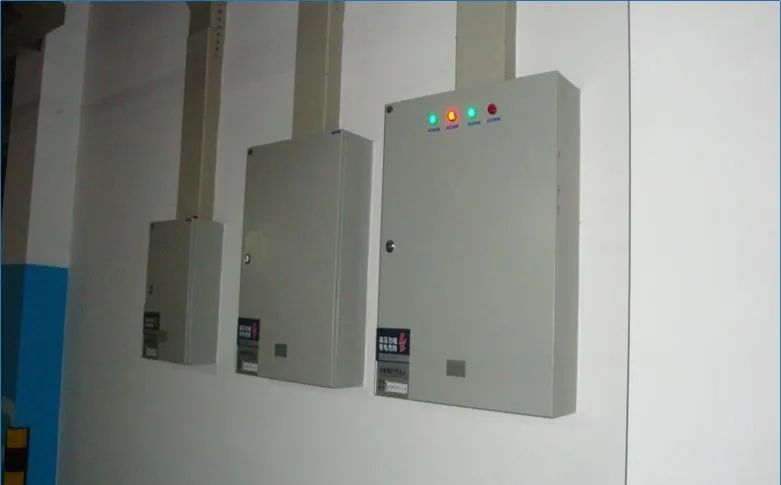

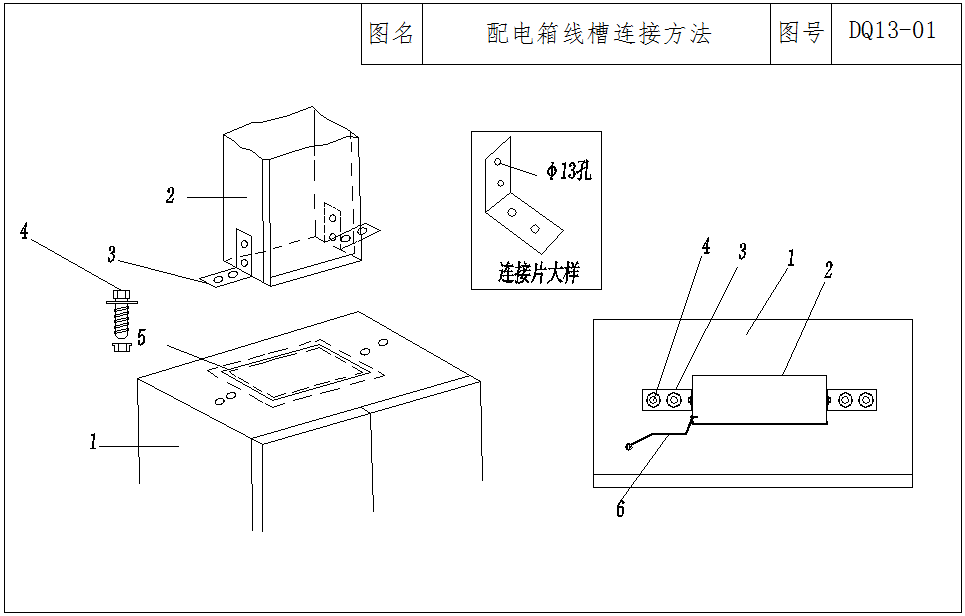

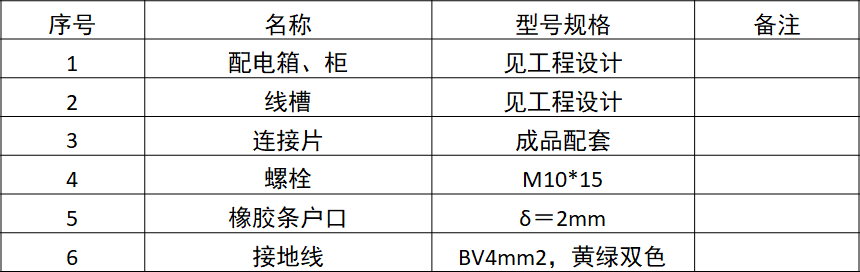

· 配电箱线槽连接技术

大图

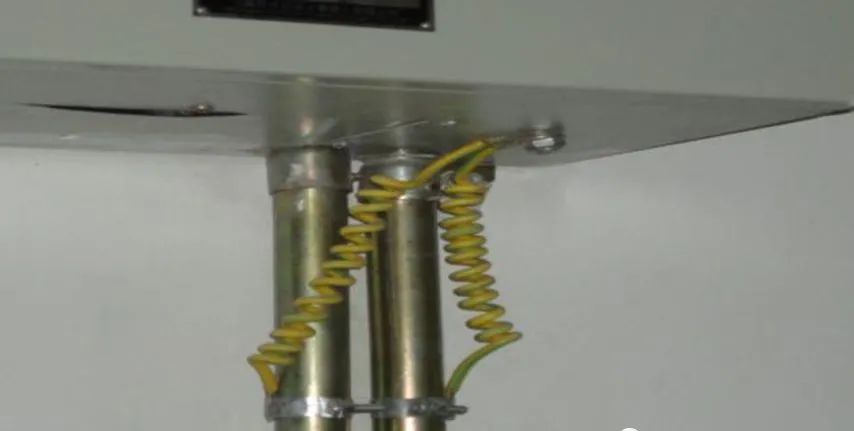

导管出线盒

工艺要点：

①工艺流程：预留预埋→配电箱安装→配管→箱内元件安装→接线→接地。 ②配电箱安装位置正确，部件齐全，排箱安装标高保证底部平整； 导管进入箱内有锁紧螺母； 暗装配电箱的箱盖与墙壁紧密贴合。 ③面板（箱）内接线整齐，垫圈下螺钉两侧压的电线截面积相同，同一端子上连接的电线不超过2根，且防松垫圈等零件齐全； 照明板(箱)内分别设置零点。 火线（N）和保护地线（PE线）母线、中性线和保护地线均穿过母线分布。 ④面板（箱）内开关动作灵活可靠，设有漏电保护电路。 漏电保护器动作电流不大于30mA，动作时间不大于0.1s。

⑤ 照明箱、支架、导管必须可靠接地。

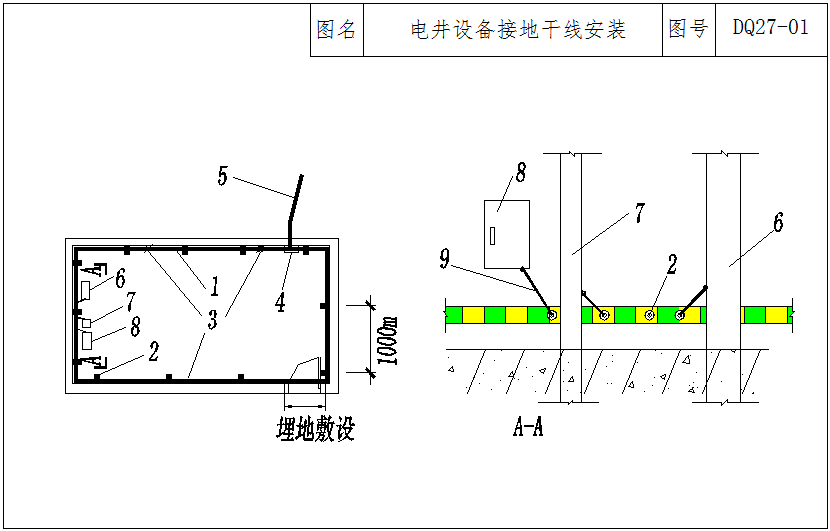

· 电气竖井接地干线施工技术

大图

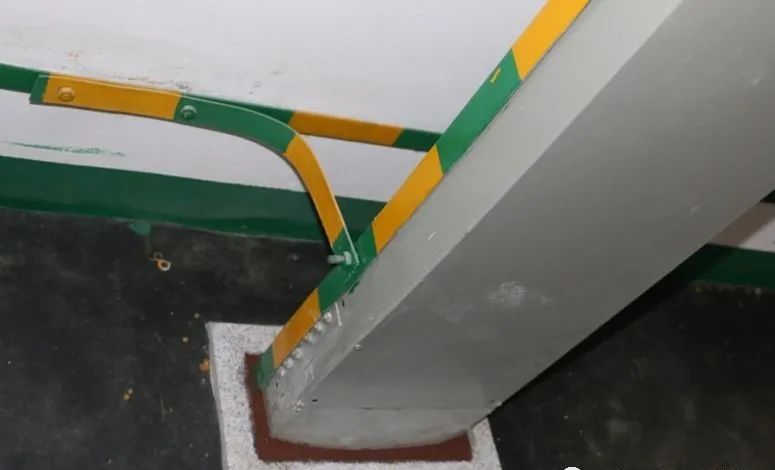

电井桥及接地干线跳线

工艺要点：

①工艺流程：定位→预制支架→安装支架→敷设接地干线→跳线→标记。

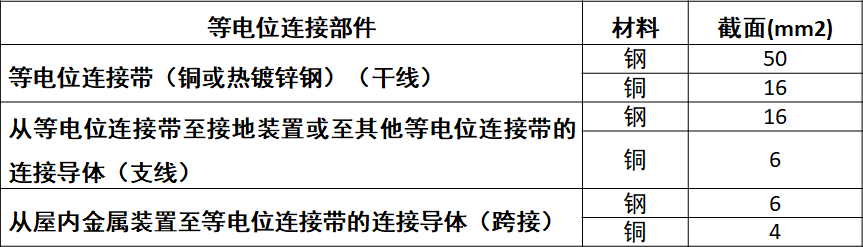

②材料应按设计要求选择。 首先，接地干线和金属配件应采用热镀锌材料； 二、线路最小允许截面应符合规定：

③沿建筑墙体水平敷设时，距地面高度250-300mm； 与建筑墙体的间隙为10-15mm。

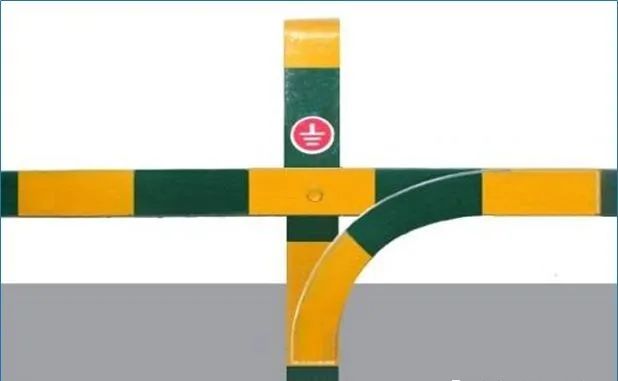

④ 接地线表面沿长度方向涂有黄绿色条纹，每段15-100mm。 ⑤ 接地干线必须沿垂直强弱电桥架安装，桥架必须与接地干线有效桥接，跳线紧固件应采用防松附件。

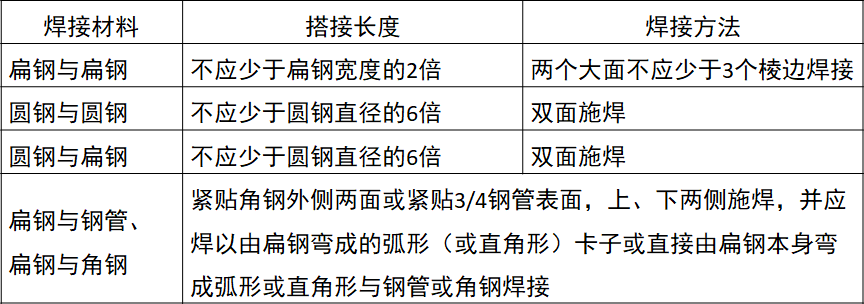

⑥ 连接应可靠。 焊接时焊缝应饱满，不得有遗漏。 焊接部分防腐应完整。 搭接长度及焊接方法要求应符合下表规定：

⑦ 接地引下线应有标记。

⑧ 便于检查，敷设位置不妨碍设备的拆卸和维修。

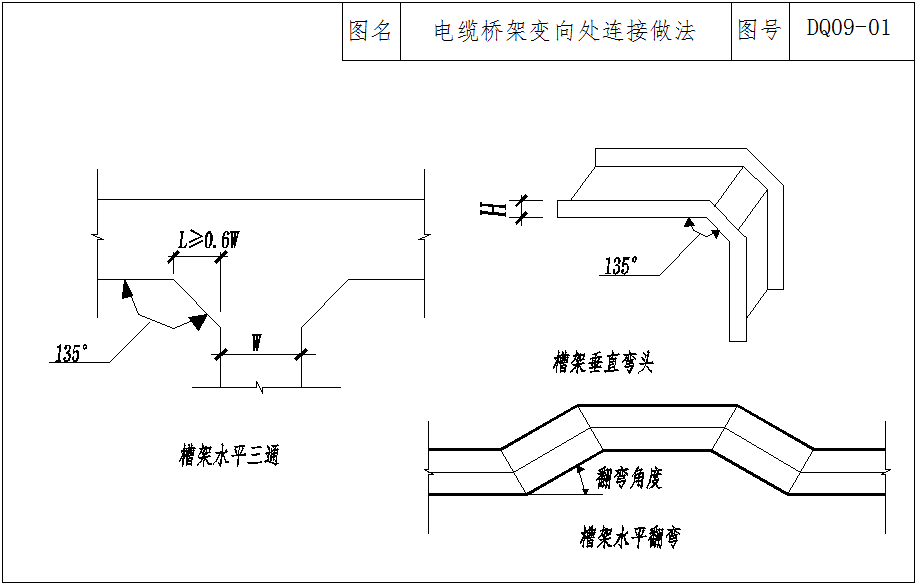

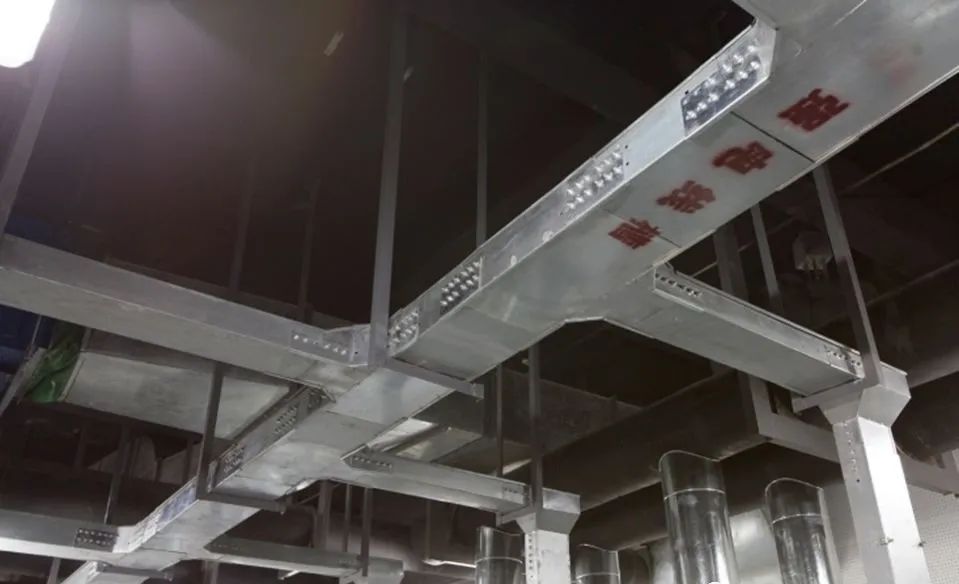

2、电缆桥架变向连接施工技术

大图

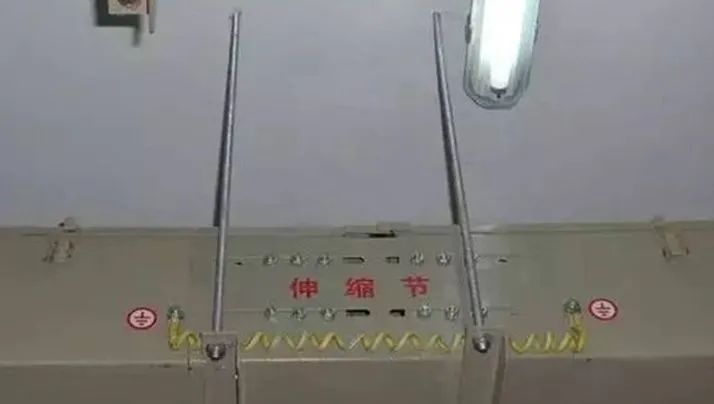

桥梁伸缩缝

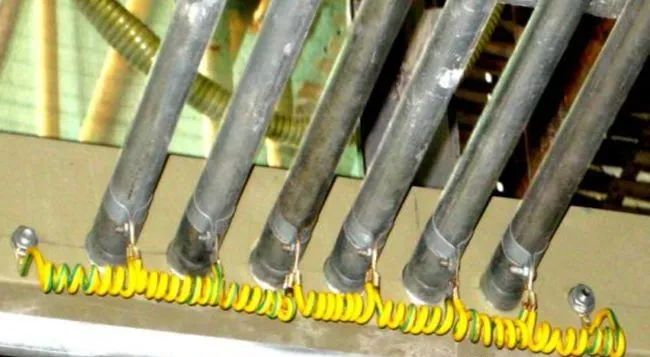

成排的管道与桥梁

工艺要点：

① 应使用成品配件。 如果供应商未指定附件尺寸或尺寸数据不足，则适用本标准规范。 ②桥架弯曲时，若最大电缆直径小于70mm，桥架弯曲角度不应大于30度。 如果电缆最大直径小于或等于50mm，则弯曲角度不得大于45度。 ③为保证小桥梁敷设大截面电缆时满足电缆弯曲半径要求，L应满足L≥10D-W/2。 ④金属电缆桥架水平敷设时，距地面高度一般不宜小于2.5m。 垂直敷设时，金属电缆桥架距地面1.8m时应加金属罩保护（配电室、电井、技术层特殊场所除外）。 ⑤ 直线钢制电缆架长度超过30m，铝合金或玻璃钢电缆桥架长度超过15m时，应设置伸缩缝； 电缆桥架跨越建筑物变形缝处设置补偿装置。 ⑥设计无要求时，水平支架安装间距为1.5～3m，垂直安装支架间距不大于2m。 保持距离均匀。 三端高低接缝之间设置支架0.5M。 ⑦桥架与支架之间的螺栓、桥架连接板上的螺栓均已拧紧，螺母位于桥架外侧； 铝合金桥架与钢支架固定时，有相互绝缘防止电偶腐蚀的措施。 ⑧ 电缆桥架敷设在易燃易爆气体管道、热力管道下。 设计无要求时，距管道的最小净距应符合规定。

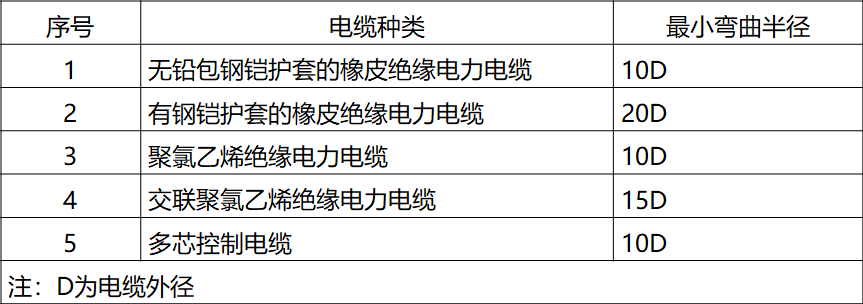

⑨ 电缆布线时，桥架、线槽、管道的弯曲半径不应小于电缆的最小弯曲半径。

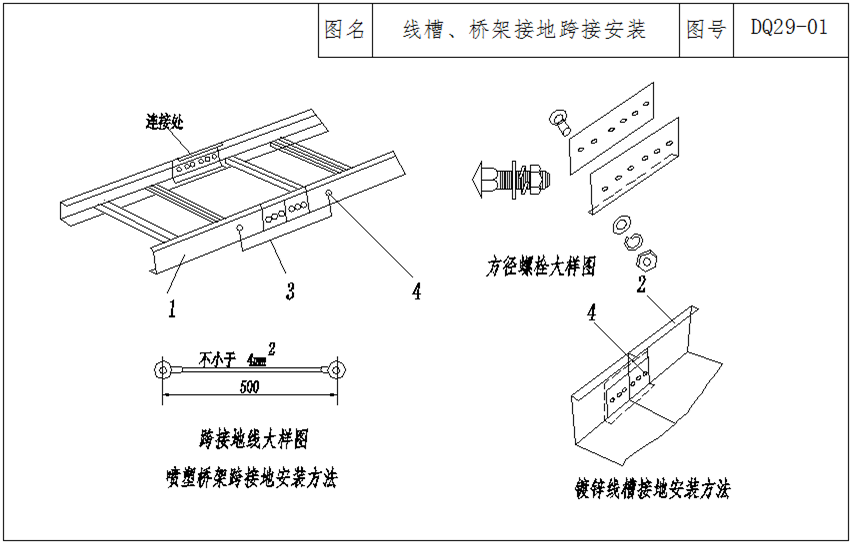

3 金属线槽及电缆桥架接地施工技术

桥梁跨度图

喷塑桥架

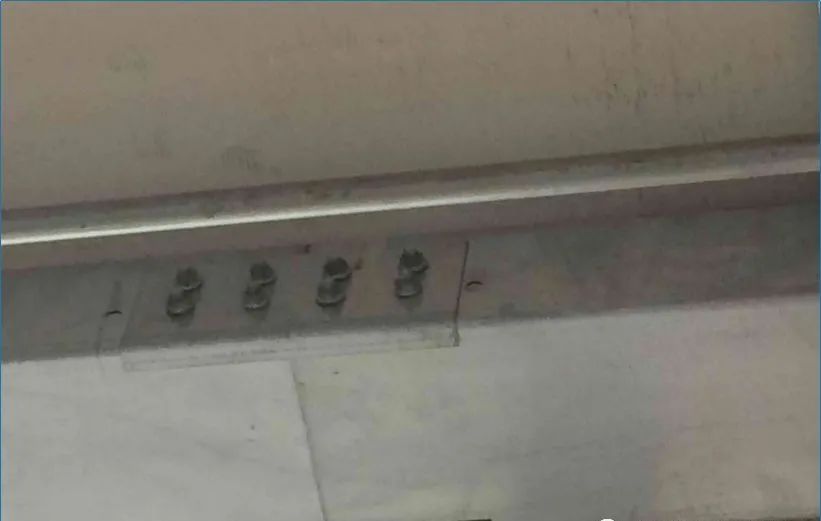

镀锌桥接

工艺要点：

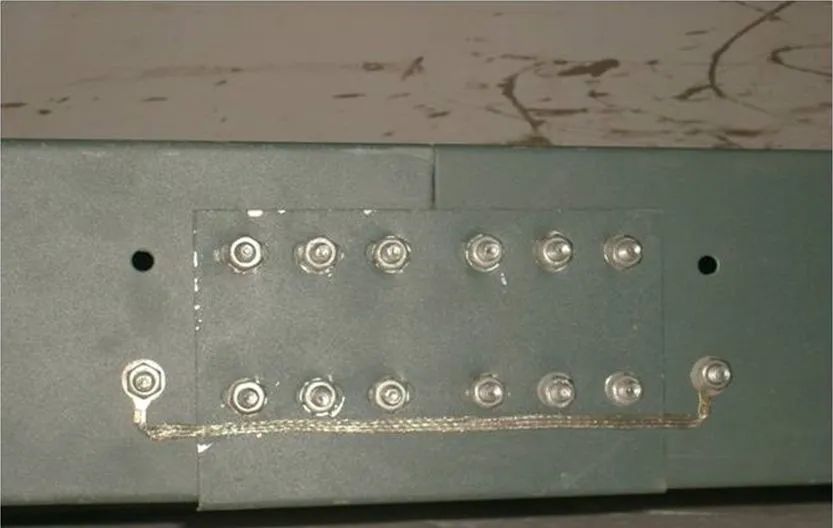

① 工艺流程：安装线槽→接地→标记。 ②非镀锌电缆桥架间连接板两端连接铜芯接地线，接地线最小允许截面积不小于4mm2； 镀锌电缆桥架之间的连接板两端不连接接地线，但连接板两端不少于2个带锁紧螺母或锁紧垫圈的连接固定螺栓。 ③ 连接可靠。 压接时，紧固件有防松措施； 塑料喷槽框架交叉处应加爪垫。

④ 电缆桥架总长度不大于30m时，应不少于两处与接地干线连接； 当总长度大于30m时，应每隔20m～30m增加与接地干线的连接点。

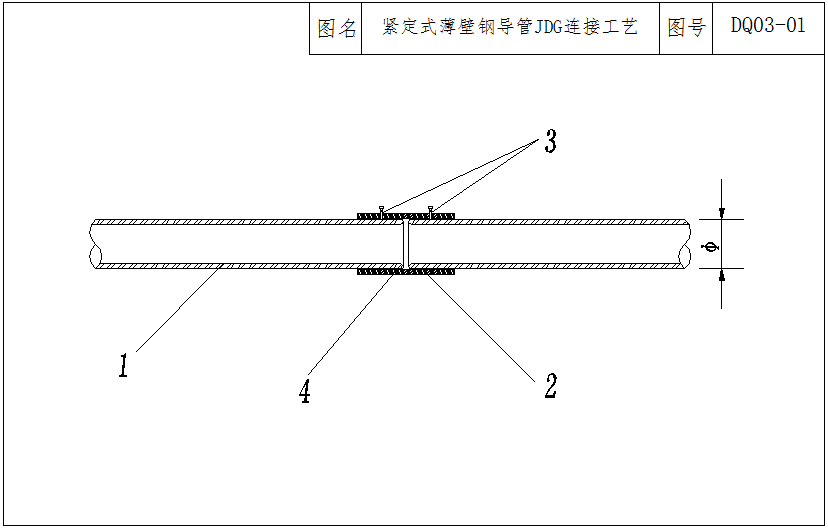

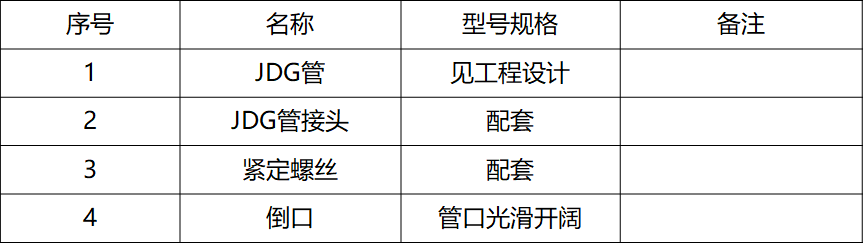

4JDG连接施工技术

大图

工艺要点：

①工艺流程：弹线定位→预制加工（切管、折弯）→管道连接。 ②直管连接和弯管连接应采用专用直套管和弯套管。 直管连接时，两管口应位于导管中心。 ③使用手熬器时，动作要适度，不要用力过猛。 管道的弯曲半径不应小于管径的10倍。 ④ 紧定螺钉应使用专用工具操作。 ⑤ 对于管径32MM及以上的管径，连接套两端至少应有2个紧定螺钉。

⑥ 导管本体应接地，连接处无需接地，管道不得作为设备接地线。

5室内JDG管道明敷施工技术

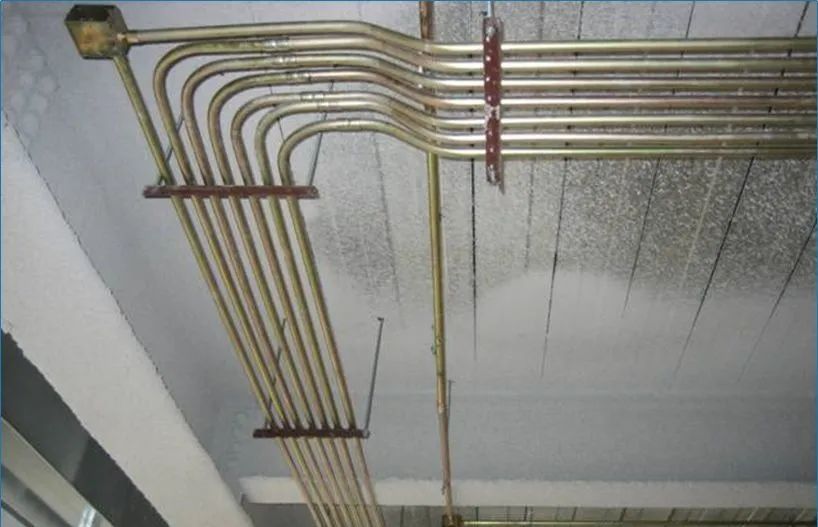

明管弯管布置及支架安装

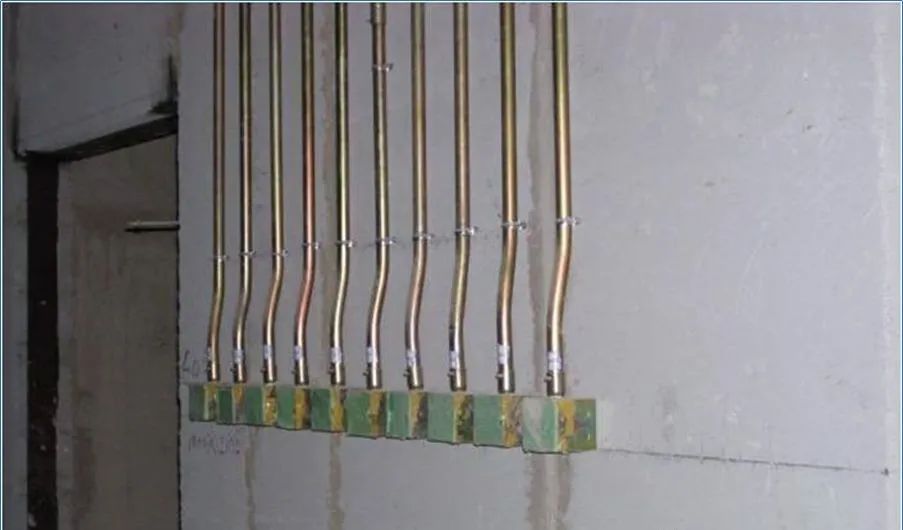

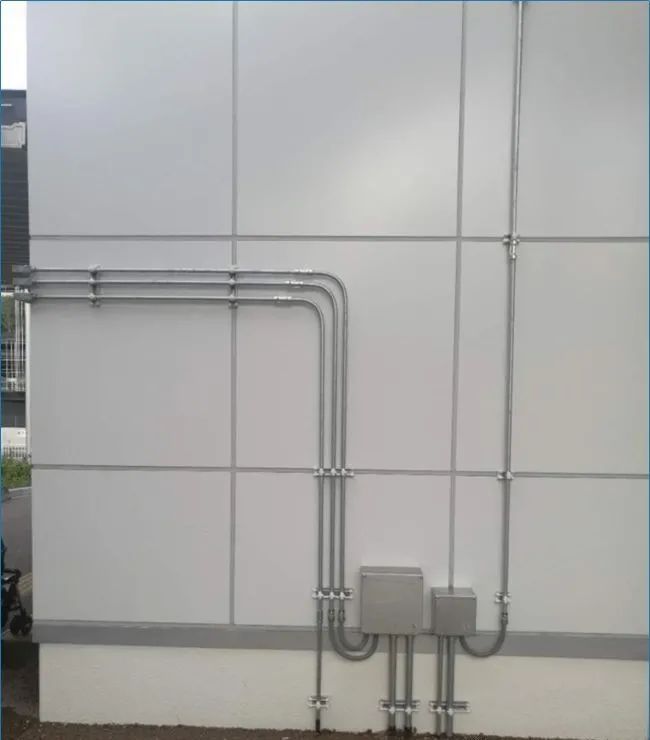

裸露管道沿墙敷设固定

工艺要点：

①工艺流程：综合布置→接线定位→预制→支架安装→管道敷设→接地 ②三管以下建议采用管道布线，三管以上建议采用走线槽。

③安装前应做好全面安排。 管道排列整齐，支架间距符合要求，固定点间距均匀，安装牢固； 终端、弯头中点或柜、台、箱、托盘等边缘处的距离为150-500mm。 范围内有管夹，中间直段管夹间最大距离应符合下列规定：

④管件应为成品，管、箱连接应采用成品接头，并用锁紧螺母固定。

⑤ 管道过长时加接线盒的原则：超过30米时，不得有弯头； 超过20米时，有1个弯道； 当超过15米时，有两个弯道； 当超过8米时，有3个弯。

⑥ 导管连接应可靠接地，线路首尾至少两处应与接地干线连接。
