弱电线缆合用一个桥架再加隔板怎么办？

在桥梁安装过程中，我们总是会遇到各种各样的问题。

比如强弱电电缆可以共用一座桥并增加隔断吗？ 强电中的防火和非防火电缆可以使用桥架并加隔板吗？ 火灾自动报警系统电缆和普通弱电电缆可以共用一座桥吗？ 添加分区等问题。

今天我们在每一篇文章中总结了桥梁安装的所有相关规范，以帮助您在安装桥梁时节省时间和精力。 全文不长，建议保存，方便日后检索。

01.《民用建筑电气设计规范》（JGJ 16-2008）

01、电缆桥架多层敷设时，层间距离应符合下列规定：

1）电力电缆桥架之间的距离不应小于0.3m。

2）通信电缆与电力电缆桥架的距离不应小于0.5m，有屏蔽罩时可减至0.3m。

3）控制电缆桥架间距不宜小于0.2m。

4）桥梁上部距天花板、地板或横梁等障碍物不应小于0.3m。

文章说明：采用电缆桥架布线时，通常敷设的电缆数量较多且集中。 为了散热和维护的需要，桥层之间应留有一定的距离。 强电与弱电电缆之间，为了避免强电线路对弱电线路的干扰，在不采取其他屏蔽措施的情况下，需要增加桥接层之间的距离。

02、下列不同电压、不同用途的电缆不宜敷设在桥梁同一层：

1）1kV以上及1kV以下电缆。

2）两路电源线为同一负载供电。

3）应急照明及其他照明用电缆。

4) 电力和通讯电缆。

当因条件需要安装在同一层桥梁上时，应采用隔板隔开。

条款解释： 本规定是为了保证线路运行安全，避免相互干扰和影响。

02.《建筑消防设计规范》（GB 50016-2014）

消防配电线路应满足火灾时持续供电的需要，其敷设应符合下列规定：

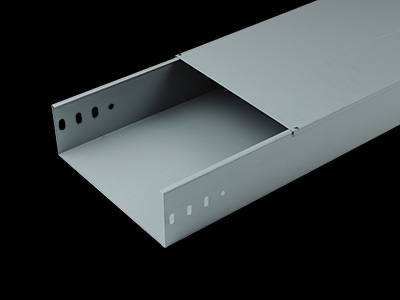

1）露天敷设（包括吊顶敷设）时，应穿金属导管或采用封闭式金属槽盒保护。 金属导管或封闭式金属槽箱应采取防火措施； 当使用阻燃或耐火电缆敷设在井或沟渠中时，无需穿金属导管或采用封闭式金属槽盒保护； 采用矿物绝缘不燃电缆时，可直接露天敷设。

2）暗敷设时，管道应穿实敷设在不燃结构内，保护层厚度不应小于30mm。

3）消防配电线路应与其他配电线路分开敷设在不同的电缆井、沟内； 若敷设在同一电缆井或沟内有困难，应分别敷设在电缆井或沟的两侧，消防配电线路宜采用矿物绝缘不燃电缆。

条文解释： 第 1 款和第 2 款为强制性规定。 消防配电线路的敷设是否安全，直接关系到火灾时消防电气设备能否正常运行。 因此，本文对消防配电线路的敷设提出强制性要求。

在工程中，电气线路的敷设方式主要有两种：明敷式和暗敷式。 对于露天敷设方式，由于线路暴露在外面，一旦发生火灾，很容易被火焰或高温损坏。 因此，规范要求线路裸露时应佩戴金属导管或金属线槽并采取防护措施。 防护措施一般包括涂装阻燃材料或涂装阻燃涂料。

对于阻燃或耐火电缆，由于其良好的阻燃、耐火性能，敷设在电缆井或沟渠中时，不需要穿金属导管或封闭的金属槽。 “阻燃电缆”和“耐火电缆”是指符合现行国家标准《阻燃耐火电缆：塑料绝缘阻燃耐火电缆的分类和要求》（GA 306.1）的电缆。 ～2）。

矿物绝缘不燃电缆由铜芯、矿物绝缘材料、铜及其他金属护套组成。 它们除了具有良好的导电性、机械物理性能和耐火性外，还具有良好的不燃性。 这种电缆能够在火灾条件下幸存下来。 不仅能保证火灾期间的消防供电，而且不会延迟燃烧或产生烟雾。 因此，法规允许此类电缆直接露天敷设。

暗敷设时，配电线路穿过金属导管，敷设保护层厚度30mm以上的结构。 这是因为这种敷设方式更加安全、经济，而且测试表明，这种敷设方式可以保证在发生火灾时线路继续提供电力。 ，因此规范对深色涂敷时的厚度做出了相关规定。

03.《低压配电设计规范》（GB 50054-2011）第7.1.4条

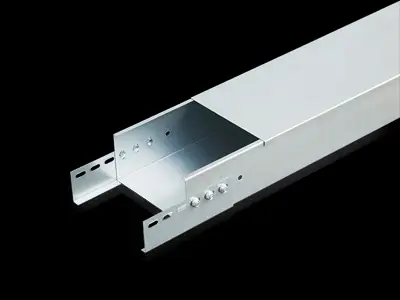

当同一槽盒内有多条电路时，所有绝缘导体应与标称电压最高的电路的绝缘相同。

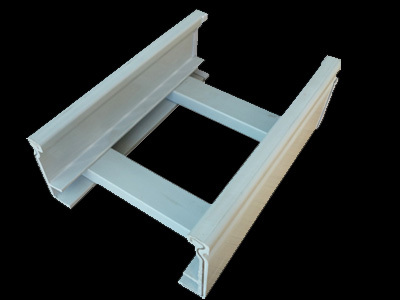

1）除技术夹层外，电缆桥架和梯子距地面的高度不应小于2.5m。

2）电缆敷设在桥架、梯架内时，电缆总截面积与桥架、梯架截面积之比对于电力电缆不应大于40%控制电缆不大于50%。

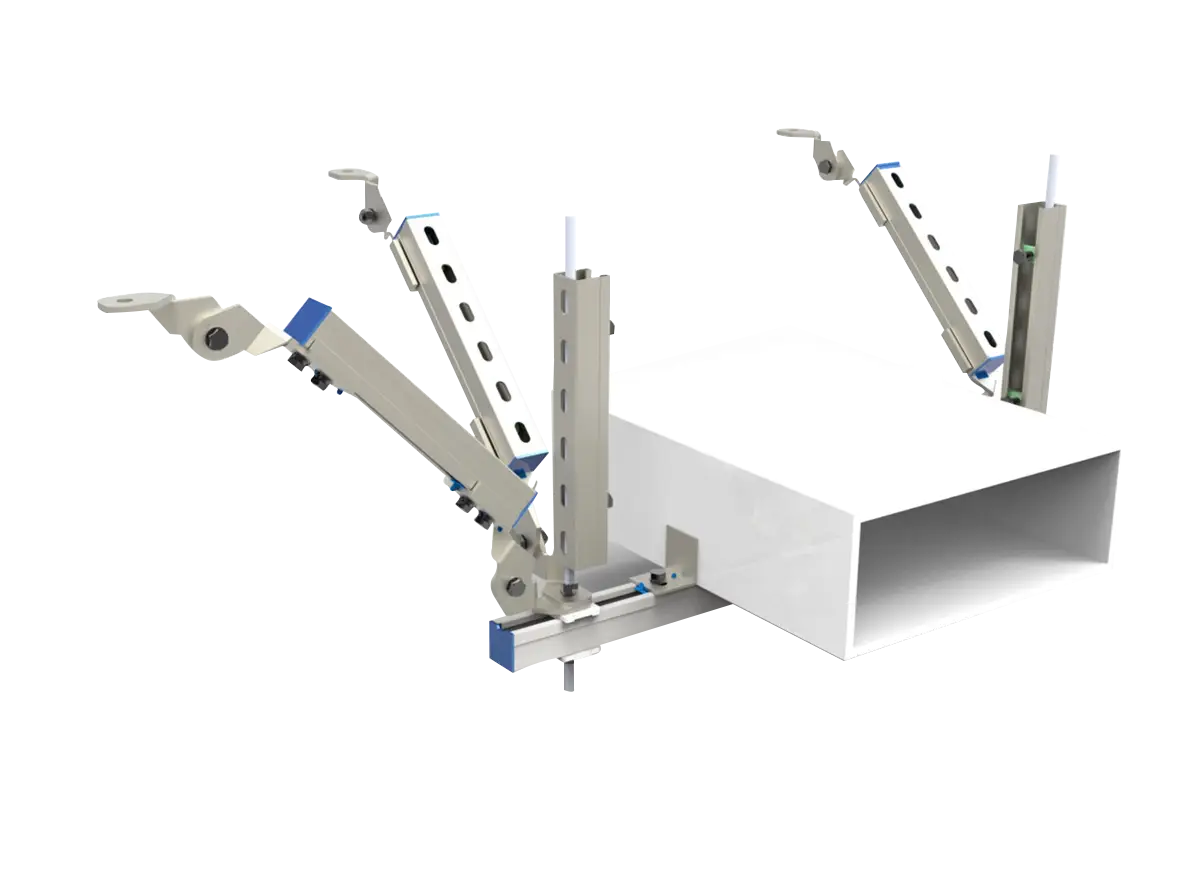

3）水平敷设电缆桥架、梯架时，应根据荷载曲线选择最佳跨度进行支撑，支撑点间距宜为1.5～3m。 垂直敷设时，固定点之间的距离不应大于2m。

4）电缆桥架、梯架多层敷设时，层间距离应符合下列规定：

①控制电缆间距不宜小于0.20m。

② 电源线间距不宜小于0.30m。

③非动力电缆与动力电缆的距离不应小于0.50m； 有屏蔽罩时可为0.30m。

④托盘上部与梯架与天花板或其他障碍物的距离不应小于0.30m。

5）当多组电缆桥架和梯架在同一高度平行敷设时，相邻电缆桥架和梯架之间的距离应足以便于维护和检查。

6）下列电缆不宜敷设在托盘、梯架的同一层上：

① 1kV以上及1kV及以下电缆。

② 双通道电源线，通过同一路径向主负载供电。

③应急照明及其他照明用电缆。

④ 动力电缆和非动力电缆。

7）当因条件需要将第6）条规定的电缆安装在同一层托盘和梯架上时，应采用金属隔板隔开。

8）电缆桥架、卷盘不应敷设在热力管道上方和腐蚀性液体管道下方； 对于腐蚀性气体管道，当气体相对密度大于空气时，其上方应敷设电缆桥架和梯子； 当气体的相对密度小于空气时，应铺设在其下方。 电缆桥架与梯架、管道之间的最小净距离应符合表72的规定。

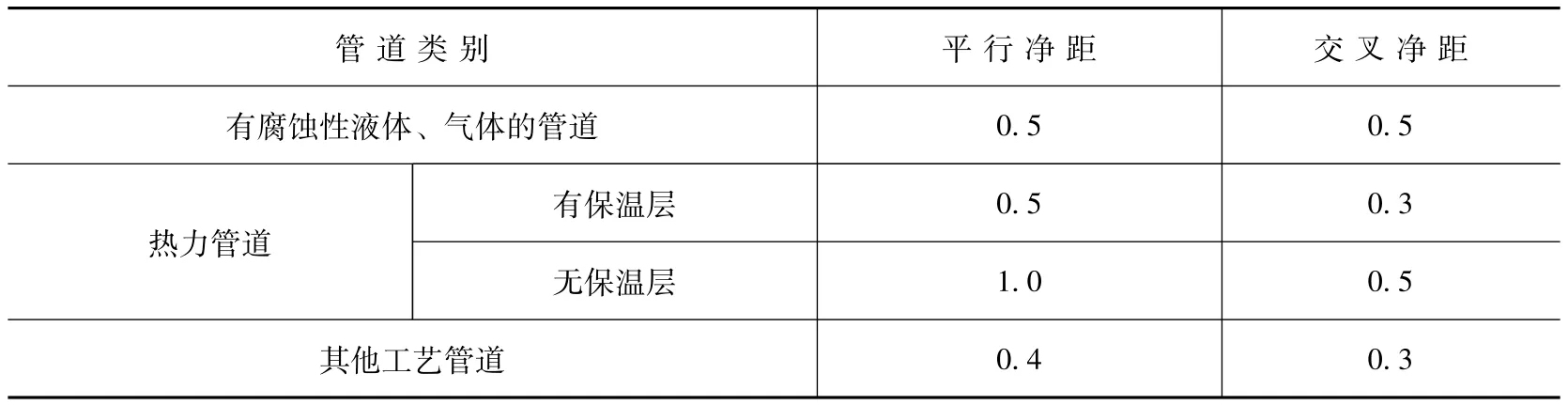

表1 电缆桥架与梯架及各种管道之间的最小净距离（单位：m）

9）电缆桥架、梯架穿过防火墙、防火地板时应采用防火密封。

10）金属电缆桥架、梯架、托架应可靠接地，全长应不少于2点与接地干线连接。

04. GB 50311-2016中的规定

综合布线电缆与附近可能产生强电磁干扰的电机、电源变压器、射频应用设备等电气设备应保持一定距离。 综合布线电缆与电力电缆的距离应符合表2的规定。

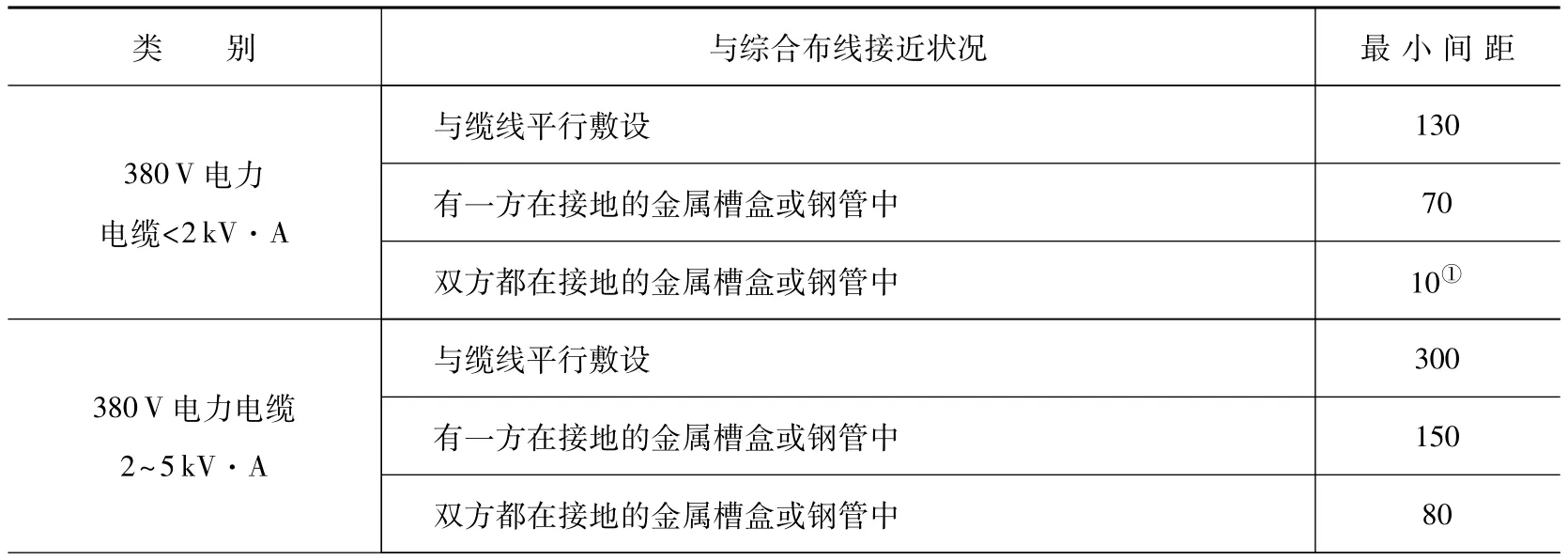

表2 综合布线电缆间距及电费（单位：mm）

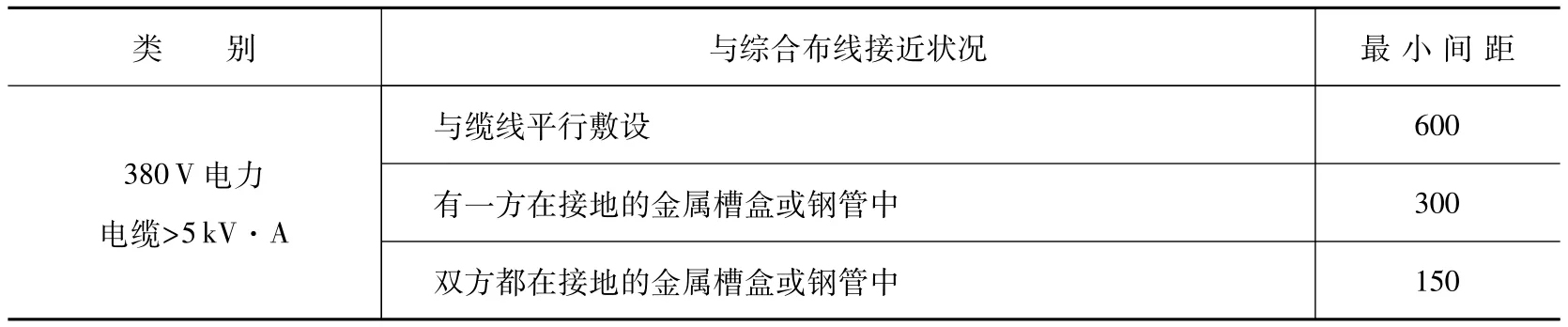

（继续）

标记①：两侧均在接地线槽盒内，指的是两个不同的线槽。 也可用同一线槽内的金属板隔开，平行长度不大于10m。

GB 50303-2015中的规定见表3

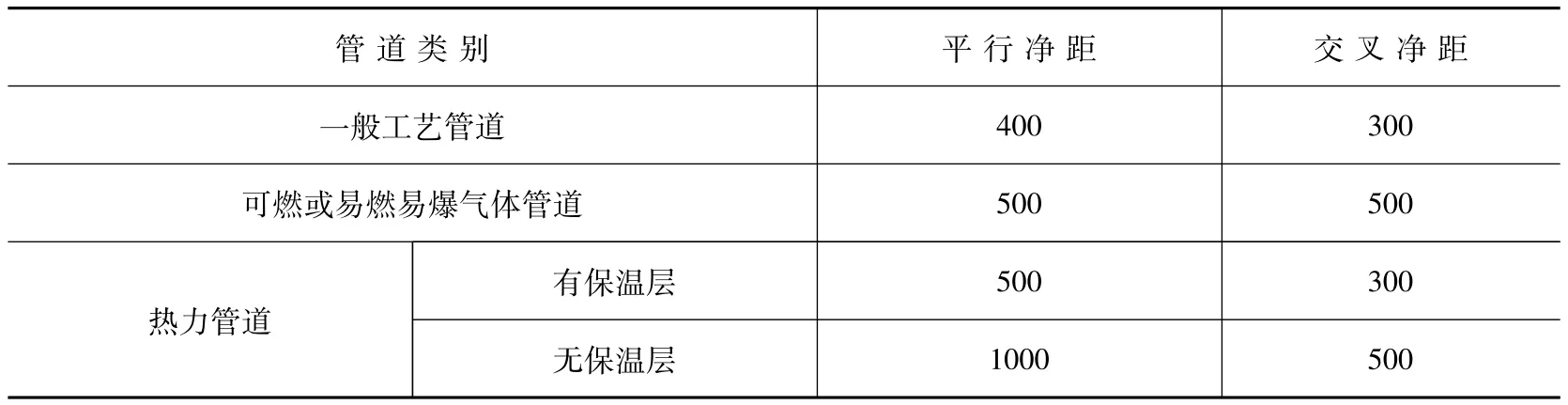

表3 母线槽、电检梯、托盘、槽箱与管道之间的最小净距（单位：mm）
